Obousměrný PWM regulátor otáček pro DC motory s proudovým omezením 100A 10-40V
Kompaktní a jednoduše použitelný PWM ovladač rychlosti s plným mostem s funkcí vpřed/vzad pro jakýkoliv kartáčový motor.
- K použití u vozíků, přívěsů, elektrických kol, motokár nebo při jiných průmyslových aplikacích.

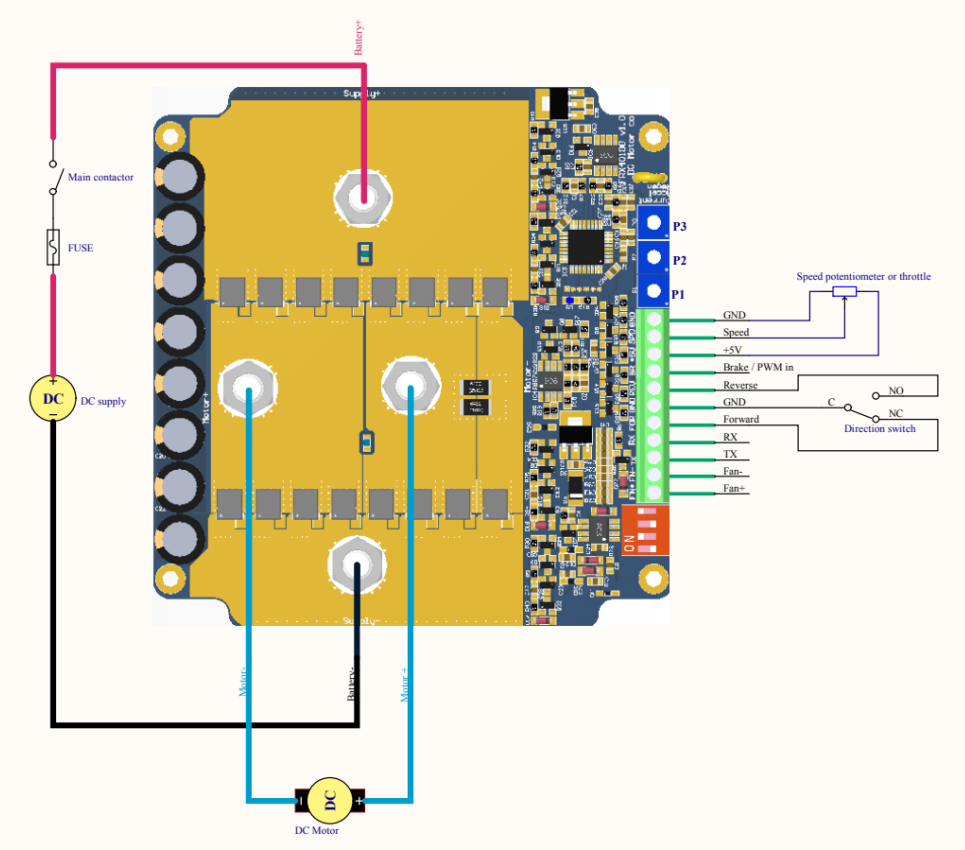

Stačí připojit baterii a váš motor k M6 svorkám, nastavit maximální proud pomocí malého modrého trimovacího potenciometru nacházejícího se na desce a jste hotovi.
Nastavení rychlosti pomocí potenciometru, nastavení směru vpřed/vzad pomocí přepínače, možné použití i vlastního signálového přepínače.
Proudové omezení lze nastavit v rozmezí 0–100A:
- Tato funkce je důležitá pro motorové ovladače, protože pojistka je příliš pomalá, aby mohla ovladač ochránit v případě špičkové zátěže či přepínání směru.
- Při spuštění motoru je startovací proud 2x až 5x vyšší než jmenovitý proud.
- Při změně směru může být proud 10x až 15x větší než běžný proud.
- Tento ovladač dokáže tyto rychlé změny omezovat.
Výhody oproti jiným PWM regulátorům motorů:

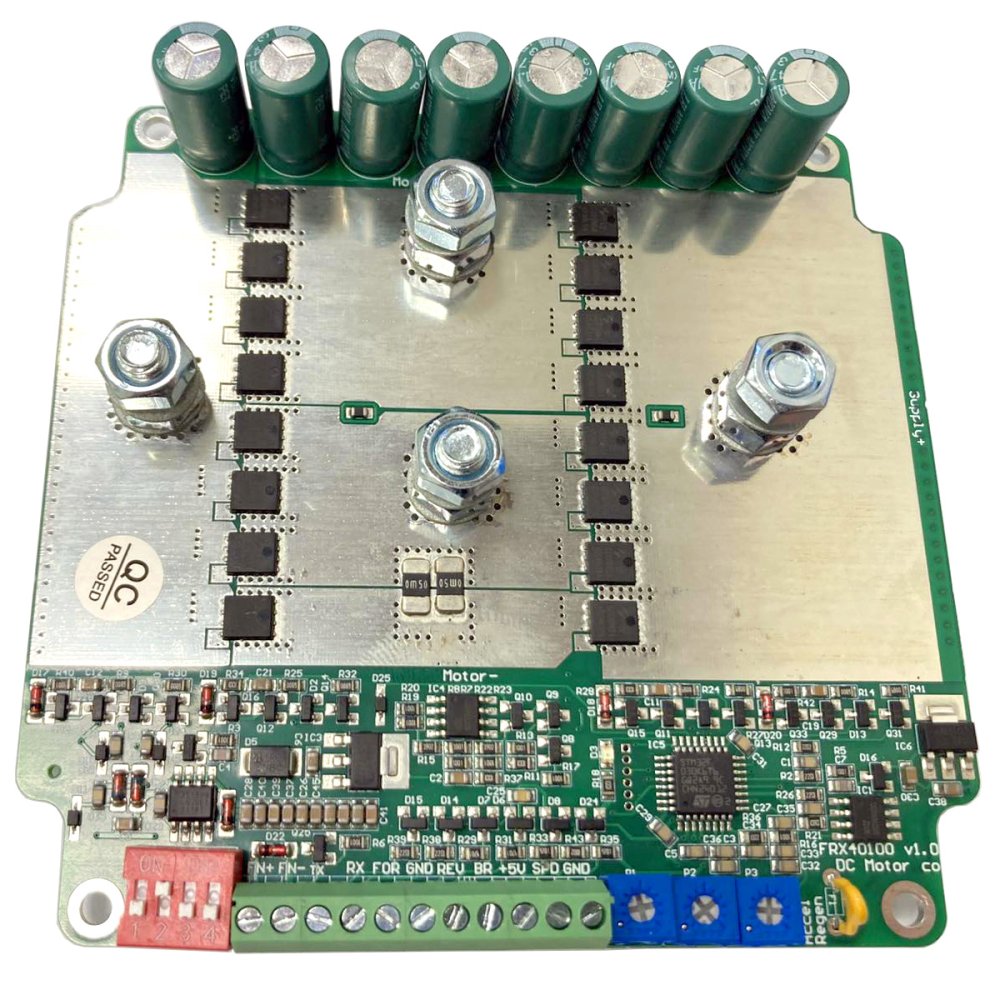

- Obsahuje 16 výkonné Super Trench MOSFETy.
- Díky tomu skutečný trvalý proud je 100A.
- Vysoce účinný výkonový stupeň nepotřebuje chladič, ale ventilátor může zvýšit výstupní proud.
- Špičkový proud 150A 5 vteřin.
- Následně ovladač automaticky sníží proud, aby nepřesahoval 100A.
- 8 kusů velkých 470uF kapacitorů.
- Díky vysokoproudým šroubům M6 můžete použít silné vysokoproudové svorkové kroužky pro profesionální vysokoproudé zapojení.
- 500Hz spínací frekvence.
- Střída: 0–100 %
- Nastavitelný měkký start (limit zrychlení). 0-41 sec.
- Nastavitelný limit zpomalení, zapnutí / vypnutí napětí (nastavení přes sériový port)
- Nastavitelná regulace rychlosti a nastavení nejvyšší rychlosti (nastavení přes sériový port)
- Pro ovládání rychlosti není nutné používat potenciometr.
- Lze použít PLC výstup nebo jakýkoliv jiný ovládací signál nebo PWM signál pro ovládání rychlosti a směru.
- Nastavitelné omezení akcelerace v rozsahu 0–20 sec je vhodné pro motokáry nebo jiná vozidla, pokud si přejete akceleraci omezovat.
- Univerzální zdroj napětí mezi 10–40V DC.
- Ochrana proti přehřátí: 70°C/158°F
Programovatelné ovládací módy s červeným přepínačem:
- Hallův senzor
- 0–5V analogový vstup (potenciometer zvyšuje nebo snižuje rychlost)
- PWM vstup + směrový signál (například PWM signál z ARM, PIC, Arduino nebo PLC)
- RC přijímač PWM signál.
- Serial RX/TX
Specifikace:
- Model: FRX40100
- Napájení: 10V-40V DC
- Pracovní proud: 100A
- Maximální proud: 150A@5sec
- Minimální pracovní cyklus: 0%
- Maximální pracovní cyklus: 97 – 100%
- PWM Frekvence: 500hz
- Ochrana: spínací frekvence, ochrana proti přehřátí (75 °C), ochrana proti nadproudu, ochrana proti zkratu na výstupu
- Rozměry: 109 x 104 x 23 mm
- Hmotnost: 100g
Jak lze pomocí tohoto ovladače kontrolovat rychlost motoru?
- Pomocí potenciometru lze jemně nastavit proud, který může motor maximálně využít.
Příklad:
- Pokud máte 500W 24V DC motor, nominální proud vašeho motoru je tedy 20A.
- Následně lze nastavit proudové omezení na 25–30A.
Díky tomu jsou váš motor a PWM ovladač zcela ochráněny proti vyhoření nebo přetížení. Ovladač zároveň obsahuje ochranu proti přehřátí – měří teplotu na chladiči. Pokud tato přesáhne maximum, ovladač se vypne.
Rychlost motoru lze jednoduše ovládat v rozmezí 0–95 % pomocí potenciometru, který se připojuje ke svorkám pro připojení potenciometru. Délka kabelu potenciometru není omezena.
POZOR: Není stavebnice !
