KSTY Třífázový Solid State AC Regulátor Napětí 380V

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

Třífázový solid state AC regulátor napětí 380V

KSTY tyristorový regulátor napětí, který obsahuje třífázovou detekci potenciálu, zdroj konstantního proudu, lineární zesilovač, obvod posunu fáze, PI nastavení, zesílení výkonu, tvarování pulzů, vysokofrekvenční pulzní transformátor pro izolaci spouštění a tři sady antiparalelních SCR čipů v jednom.

Řídicí smyčka (slaboproudá část) a smyčka zátěže (silnoproudá část) jsou plně izolovány, což umožňuje plynulé ovládání pomocí 10K potenciometru, ovládání napěťovým signálem 1-5V a ovládání proudovým signálem 4-20mA.

Tím se mění úhel sepnutí tyristoru a třífázové napětí zátěže lze plynule nastavit od 0V až po plné napětí elektrické sítě.

Specifikace:

• Pracovní napětí hlavního obvodu: třífázové 380VAC (±5%)
• Napájení: jednofázové 220VAC (±5%)
• Regulační rozsah: 0-180°
• Ovládání potenciometrem: potenciometr (10K 2W)
• Ovládání analogovým signálem: DC1-5V, DC2-10V, DC4-20mA, DC2-10mA
• Moderní a jedinečný design, třífázové zapojení nemá omezení fázového sledu,zapojení je jednoduché a údržba snadná.
• Hlavní obvod a řídicí obvod jsou plně izolovány, bezpečné a spolehlivé.
• Vestavěná funkce měkkého startu (výchozí nastavení doby je 2 s, lze přizpůsobit na 0-15 s)
• Vestavěná funkce teplotní ochrany (85 °C)
• Jmenovitý proud: 150A~450A
• Rozměry: viz nákres níže

Číslo modelu a parametry:

 Kdy je vhodné tento regulátor použít:

1. Tento regulátor není vhodný pro úsporu energie a LED osvětlení, televizory, počítače, hudební přehrávače nebo jiné přístroje, které obsahují impulzní napájecí zdroje a/nebo usměrňovače nebo jiné elektronické součástky.
2. Běžné žárovky, ohřívače, ventilátory, ventilační systémy, jednofázové motory, páječky apod.

POZNÁMKA:

• Tento regulátor není vhodný pro asynchronní motory s motorovým (startovacím) kondenzátorem

Jak vybrat správný regulátor:

U čistých odporových zátěží násobte provozní proud třemi.

• Příklad: (2,2kW/220V) * 3 = 30, takže nejvhodnější model bude 40A - KSTY380D40P

U indukčních zátěží (motory) násobte provozní proud pěti.

• Příklad: (5kW/3800V) * 5 = 65, takže nejvhodnější model bude 100A - KSTY380D100P

Chlazení:

Aby se modely s výkonem 40A, 50A, 70A a 90A nepřehřívaly a pracovaly správně, je nutné použít chladič.

• Čísla modelů s H na konci jsoudodávány včetně chladiče.

Modely s jmenovitými hodnotami 120A, 150A, 200A a 300A vyžadují aktivní chlazení.

• Čísla modelů s H+F obsahují chladič a ventilátor.

POZNÁMKA:

• Nepoužívejte modely s hodnotou vyšší než 25A, aniž by byly chlazeny !

Obsah balení:

• 1x Třífázový AC regulátor 380V

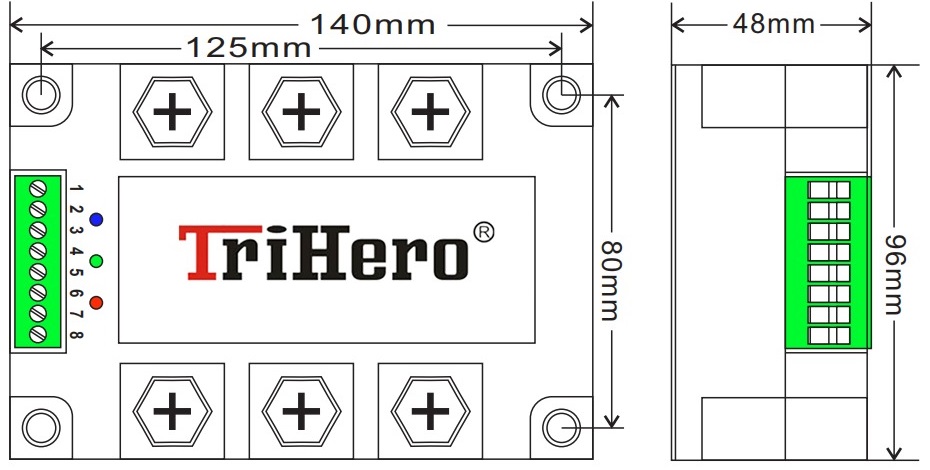

Obrys a instalační rozměry:

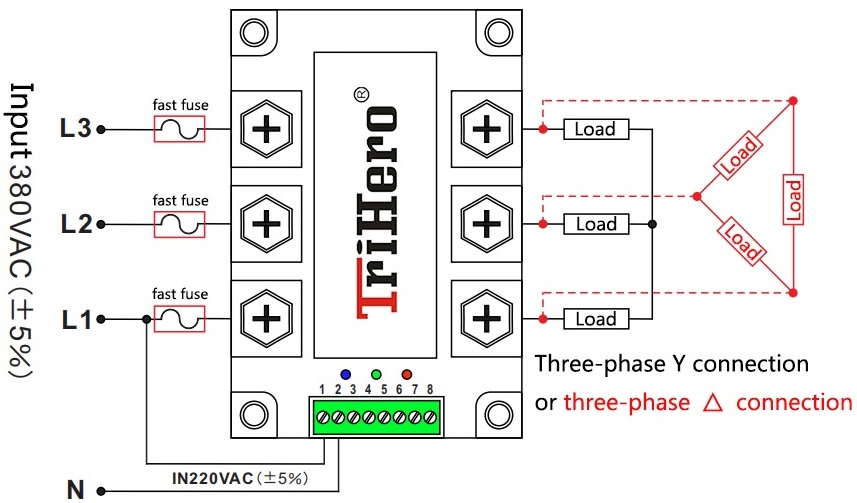

Třífázové čtyřvodičové zapojení:

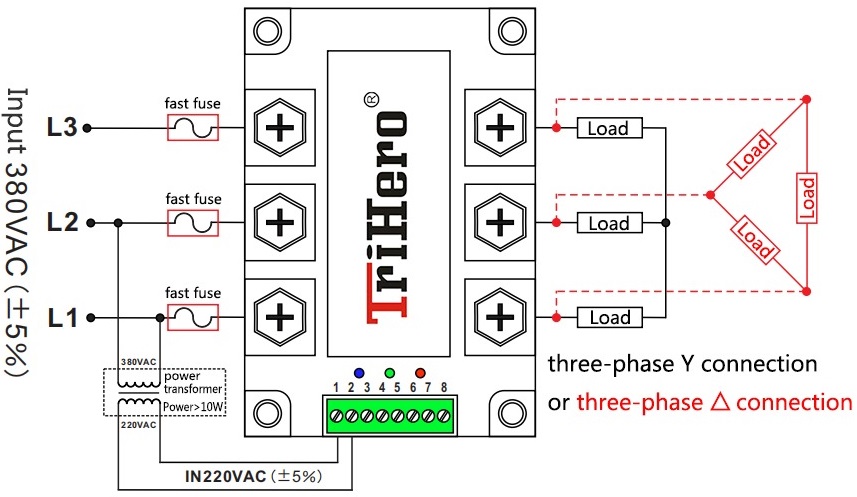

Třífázové třívodičové zapojení:

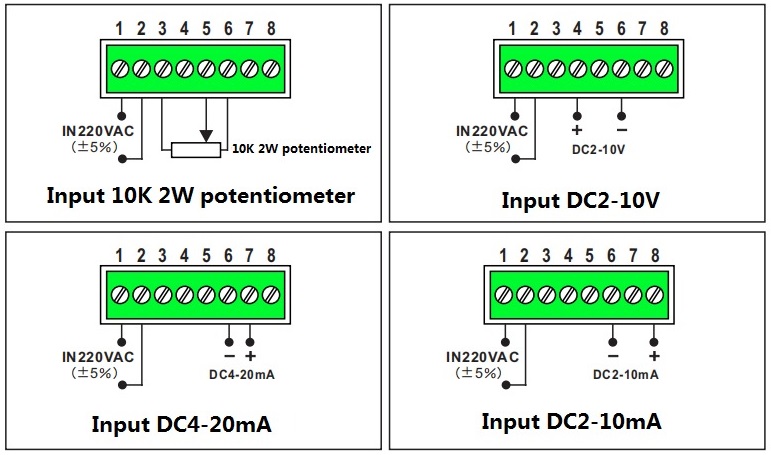

Schéma zapojení vstupních svorek:

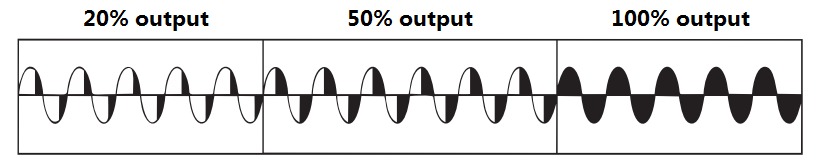

Výstupní tvar vlny:
