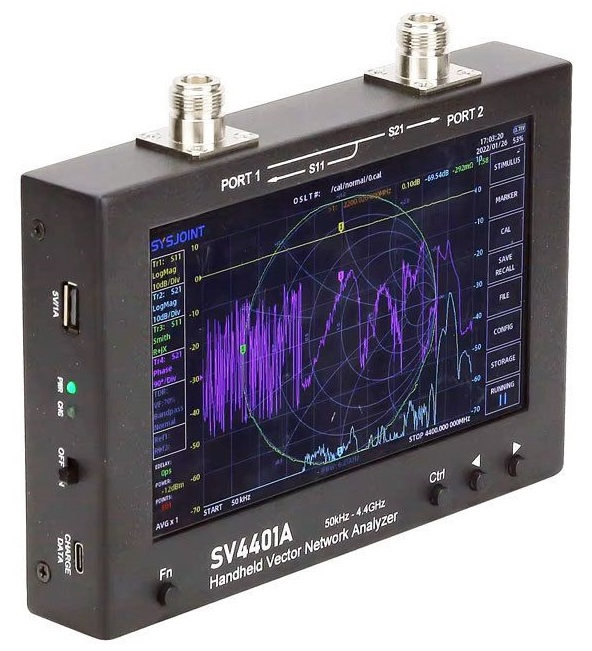

SV4401A 4.4G VNA s kapacitní dotykovou obrazovkou

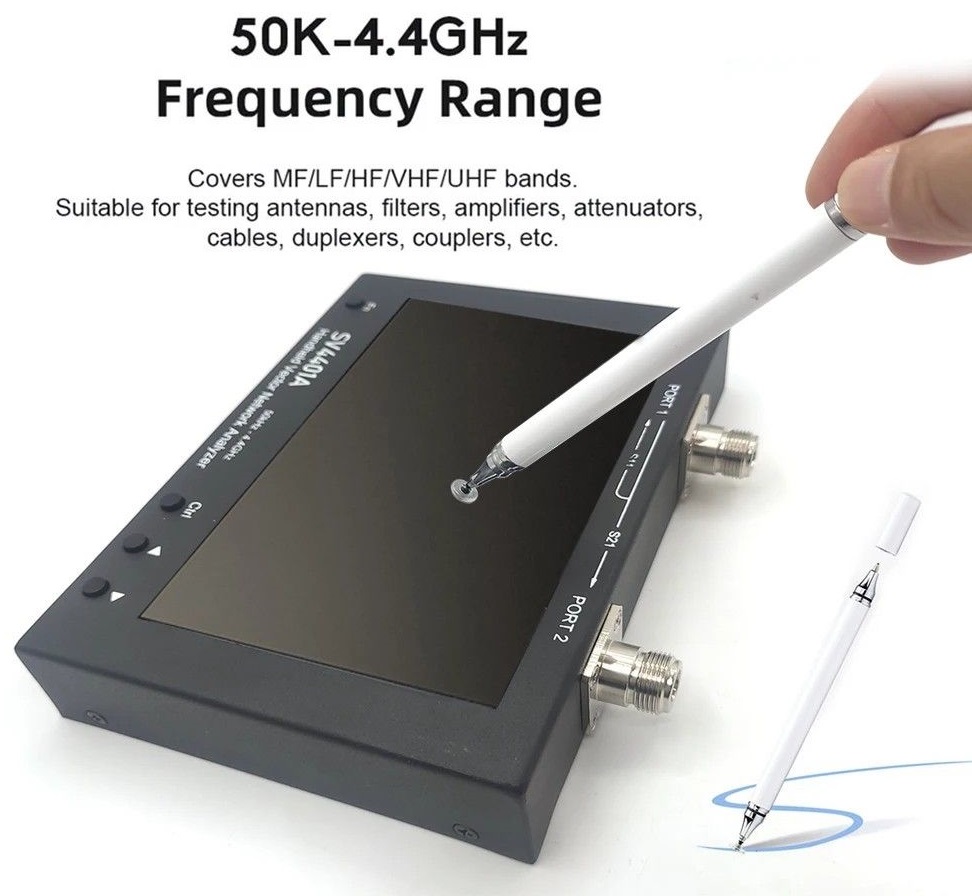

Zařízení SV4401A je vhodné pro anténní testování MF/HF/VHF/UHF pásem, jako jsou krátkovlnné antény, ISM pásmové antény, Wi-Fi antény, Bluetooth antény, GPS antény atd.
Lze použit také k měření filtrů, zesilovačů, atenuátorů, kabelů, rozdělovačů výkonu, odbočnic, duplexů a dalších RF komponent.
Podporuje různé formáty zobrazení: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR, Polar, skupinové zpoždění, odpor, reaktance atd.
Navíc podporuje i funkci TDR, která je užitečná pro měření délek kabelů.
S optimálně navrženým systémem zpracování signálu je rychlost skenování 400 bodů/s, což umožňuje měření v kvazi reálném čase a maximální skenovací body jsou až 1001.
Obrazovka zařízení je 7palcová IPS kapacitní dotyková obrazovka s vysokým jasem, která uživatelům umožňuje jasně vidět obsah obrazovky ve venkovním prostředí.

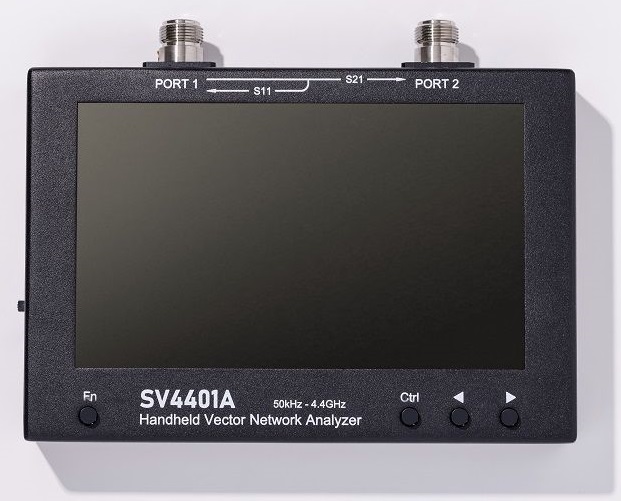

Zařízení má design s plně dotykovou obrazovkou, se 4 fyzickými tlačítky, uživatelé mohou rychle nastavit frekvenční rozsah, měřítko, zapnout/vypnout stopy, přidat/odstranit markery, snímky obrazovky a tak dále.
Obsluha je poměrně pohodlná a snadná.
Má dvě vestavěné 3350mAh 18650 lithiové baterie s životností až 4 hodiny.
Nabíjecí rozhraní je USB typu C a kabel typu C lze použít k nabíjení zařízení a také k přenosu dat.
Má také vestavěnou paměťovou kartu 8 GB, kterou lze použít k ukládání stavu kalibrace, souborů snp, snímků obrazovky atd.
Je navržen s kovovým pouzdrem, které je odolné a může účinně stínit elektromagnetické rušení.

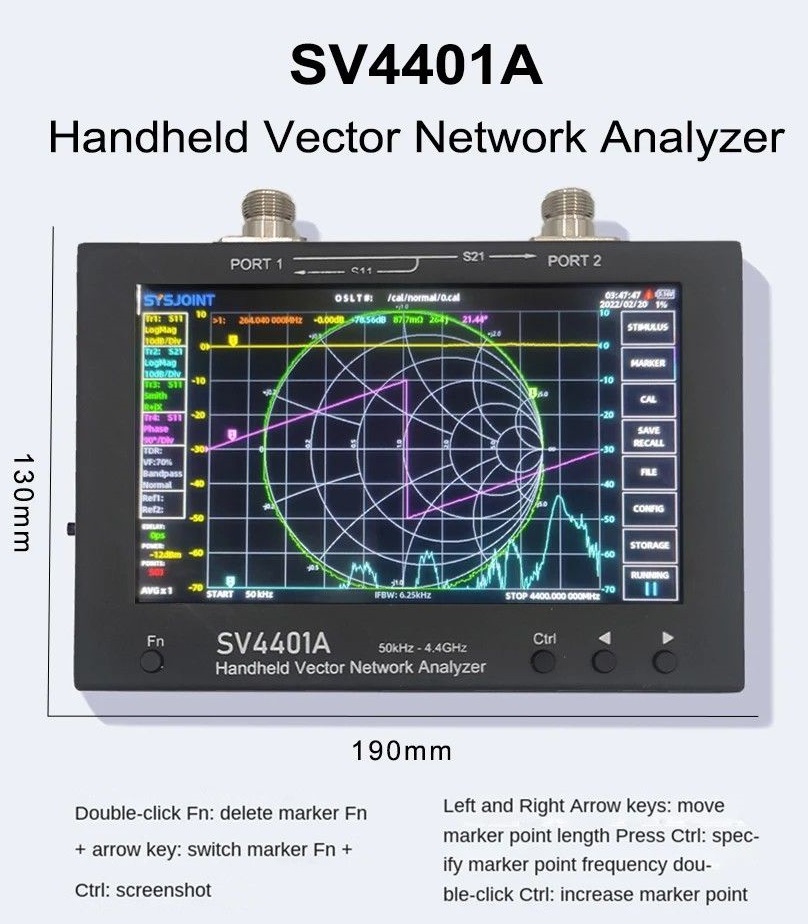

Rozměr je 190 x 130 x 30 mm a zadní držák je určen pro stolní použití.
RF rozhraní zařízení je konektor s vnitřním závitem typu N a je dodáváno s dvojicí adaptérů N/SMA, které lze použít k připojení DUT s rozhraními SMA.
Širokofrekvenční, ruční:
- 50k ~ 4,4 GHz širokofrekvenční
- Lze použít pro měření antén, kabelů, filtrů a dalších RF komponent.
- Design do ruky
- 7" HD obrazovka, plně dotykové ovládání
- Ovládací rozhraní v angličtině
Stolní měřicí přístroj:

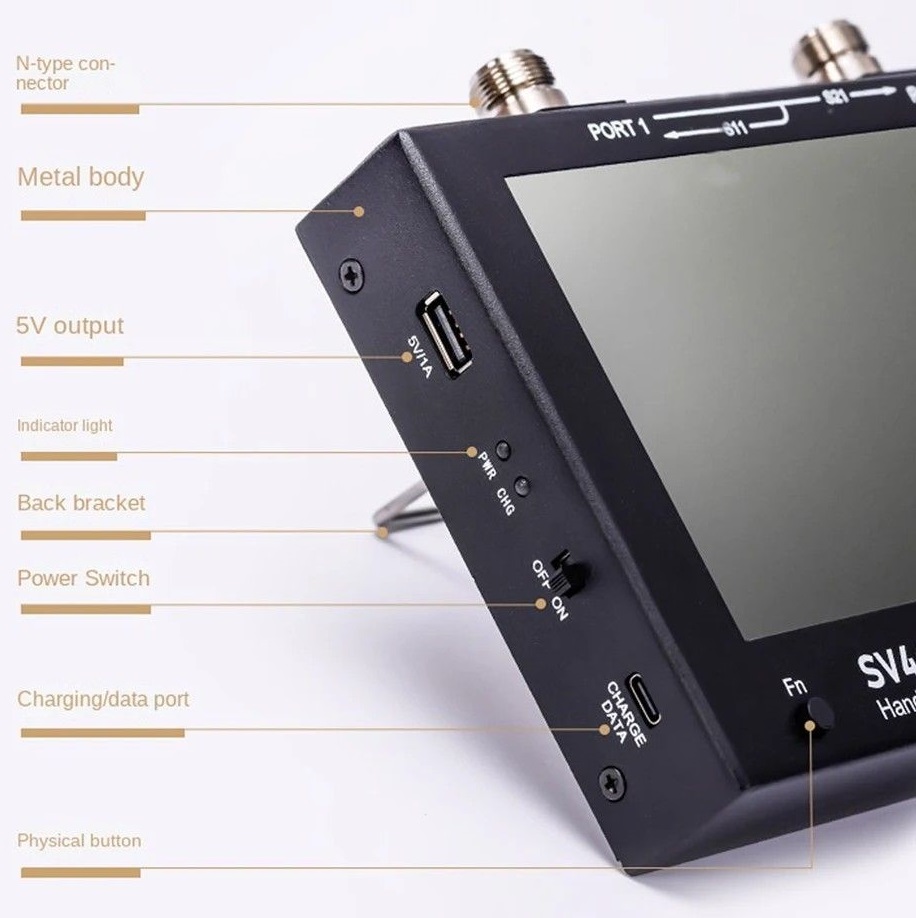

- Kovové pouzdro, stínění před elektromagnetickým rušením
- N konektory, stabilní a odolné

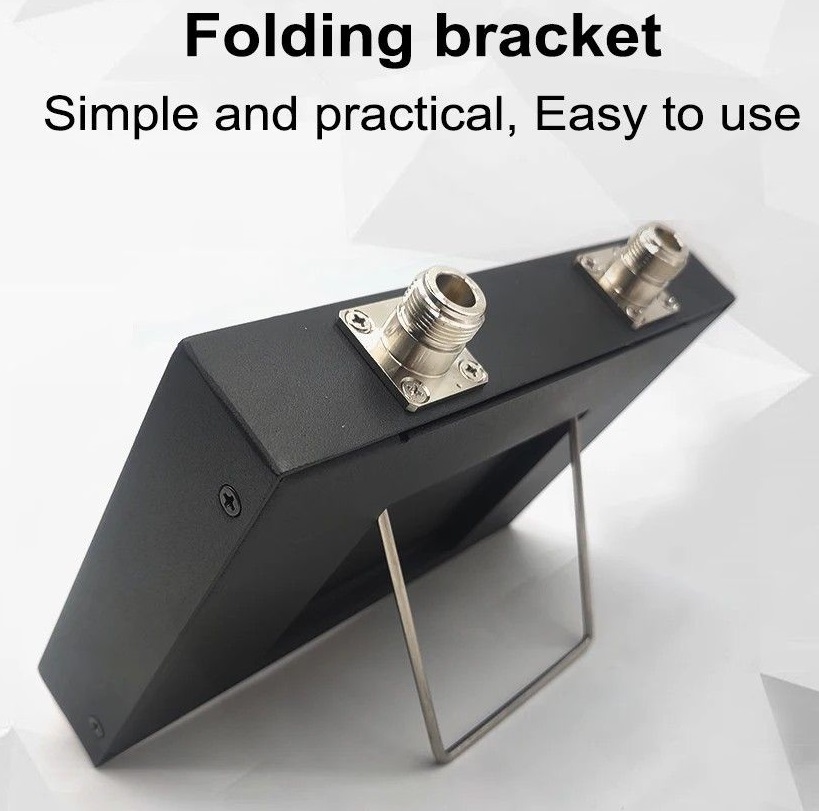

- Ergonomický design se zadním držákem
- Lithiové baterie Duo 18650
- Nepřetržitý provoz až 4 hodiny
Režim několika zobrazení
Podporuje různé formáty zobrazení:
- Log Mag
- Linear Mag
- Phase
- Smith R+jX
- Smith R+L/C
- VSWR
- Polar
- skupinové zpoždění, odpor, reaktance atd.

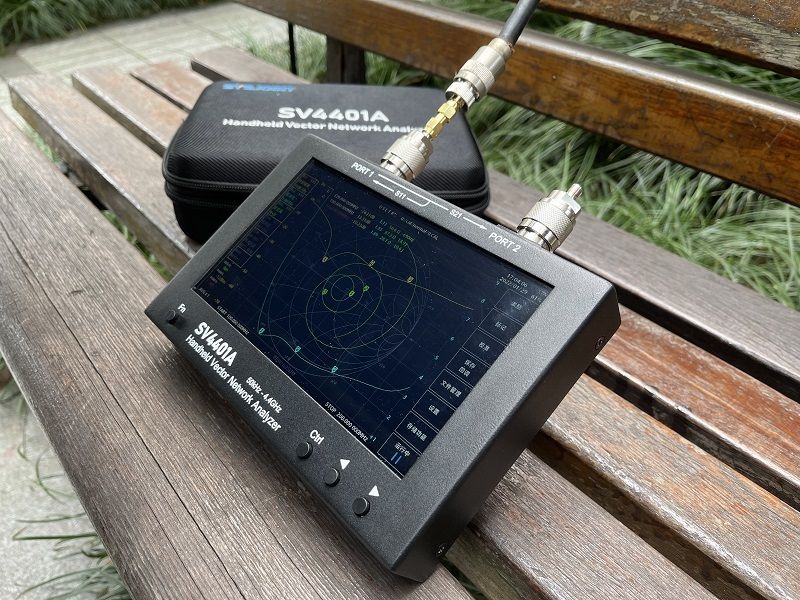

Pro venkovní použití:
- 7'' IPS LCD displej, jasně viditelný venku
- Fyzická tlačítka，snadné ovládání
- Podpora místních snímků obrazovky
- TF karta 8 GB

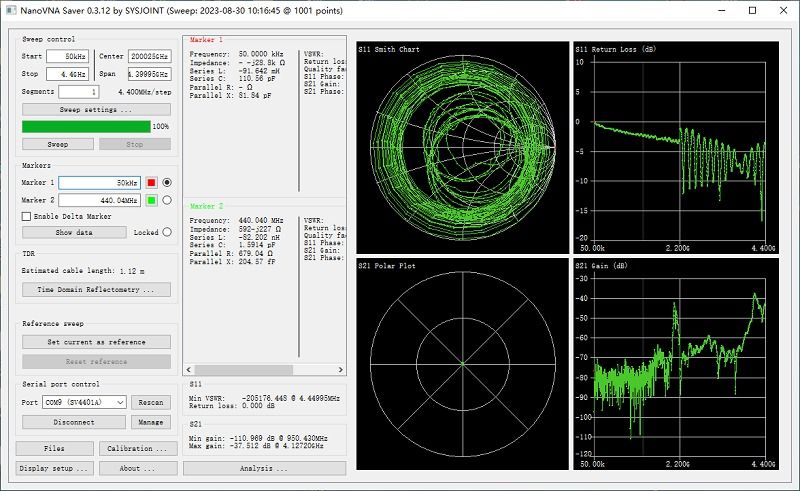

PC software:
- Podpora PC softwaru Windows

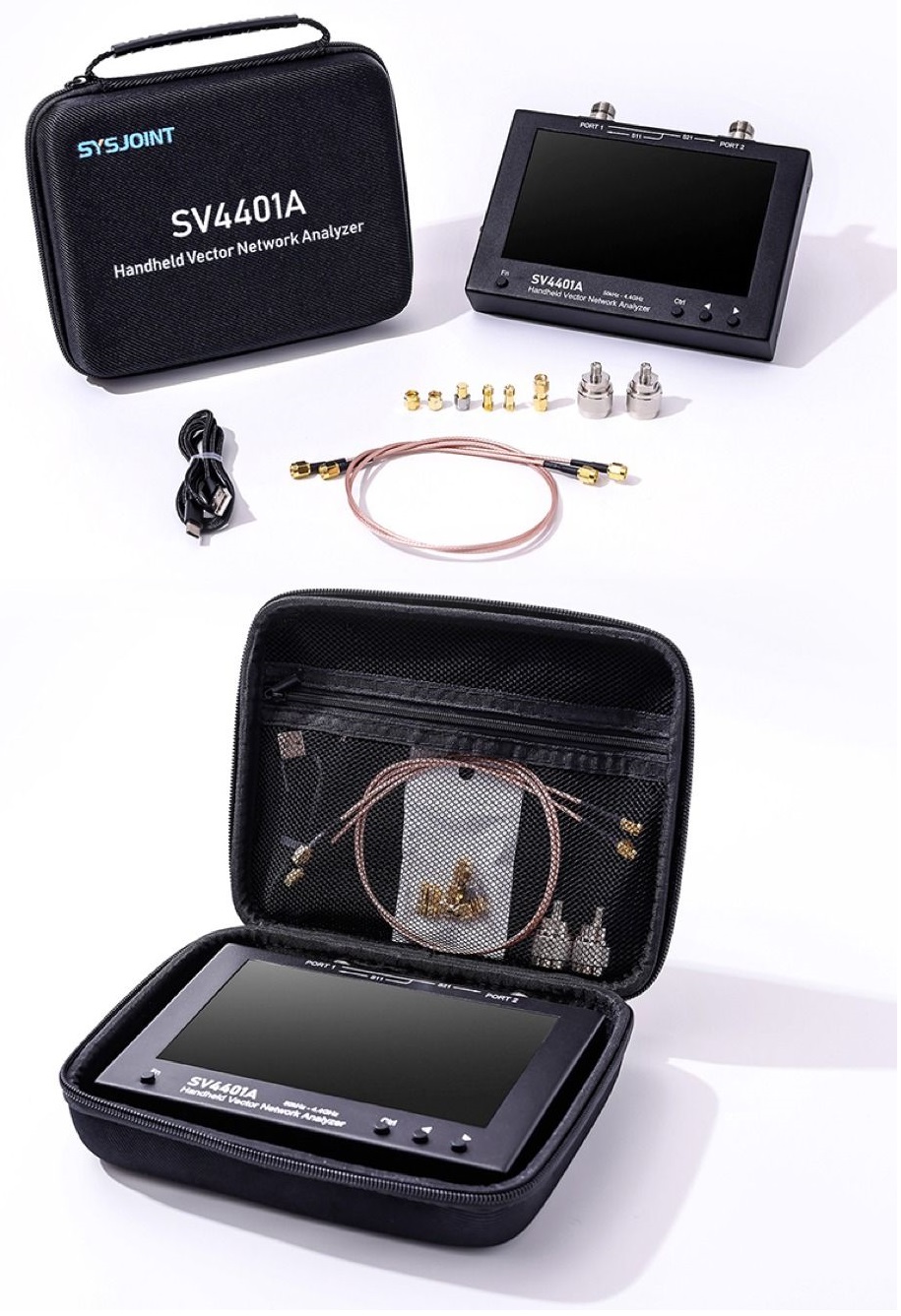

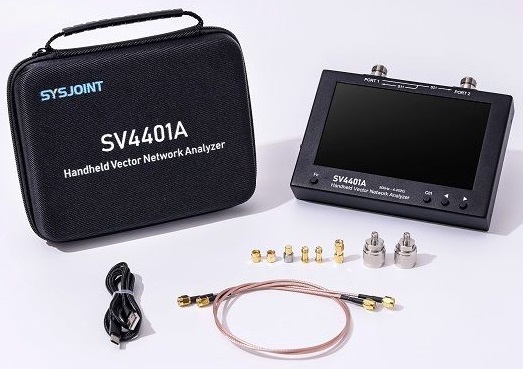

Kompletní příslušenství:
- Přístroj SV4401
- Adaptér N s vnějším závitem do SMA s vnitřním závitem
- 3 kusy pozlacené kalibrační sady LOAD/OPEN/SHORT
- Konektor SMA s vnitřním závitem do SMA s vnitřním závitem
- Konektor SMA s vnějším závitem do SMA s vnějším závitem
- Kabel RG316 50 cm
- Kabel USB typu C
- Vak
Vlastnosti:
- Frekvenční rozsah: 50 kHz – 4,4 GHz
- Dynamický rozsah S21: 75 dB, dynamický rozsah S11: 50 dB
- 7" IPS kapacitní dotyková obrazovka s vysokým jasem, jasně viditelná venku
- Kovové pouzdro, účinně stíní elektromagnetické rušení
- RF konektor typu N, stabilní a odolný
- Celá dotyková obrazovka + 4 fyzická tlačítka, pohodlné a snadné ovládání
- Rozměry: 190 mm x 130 mm x 30 mm
- Navrženo se zadním držákem pro stolní použití
- Podporuje místní snímky obrazovky, které lze uložit na vestavěnou paměťovou kartu
- Vestavěná paměťová karta 8 GB pro ukládání stavu kalibrace, souborů snp, snímků obrazovky atd.
- 2 vestavěné 3350mAh 18650 lithiové baterie s životností až 4 hodiny
- Funkce TDR, kterou lze použít k měření délky kabelu
- Až 2 referenční stopy
- Až 8 markerů a tabulku markerů lze přetáhnout kamkoli na obrazovce
- 12 slotů pro ukládání/vyvolání a podporuje stav ukládání/vyvolání kalibrace ze souborů
- Nabíjení přes USB typu C a nabíjecí napětí je 5 V DC
- Navrženo s 5V/1A USB výstupním portem
- Aktualizace firmwaru přes virtuální U disk s kabelem USB typu C
- Dodává se s kalibrační sadou SMA a 50cm koaxiálním kabelem SMA
- Nastavitelný jas obrazovky
- Automatický režim spánku pro úsporu energie
- Podporuje příkazy konzole a software PC

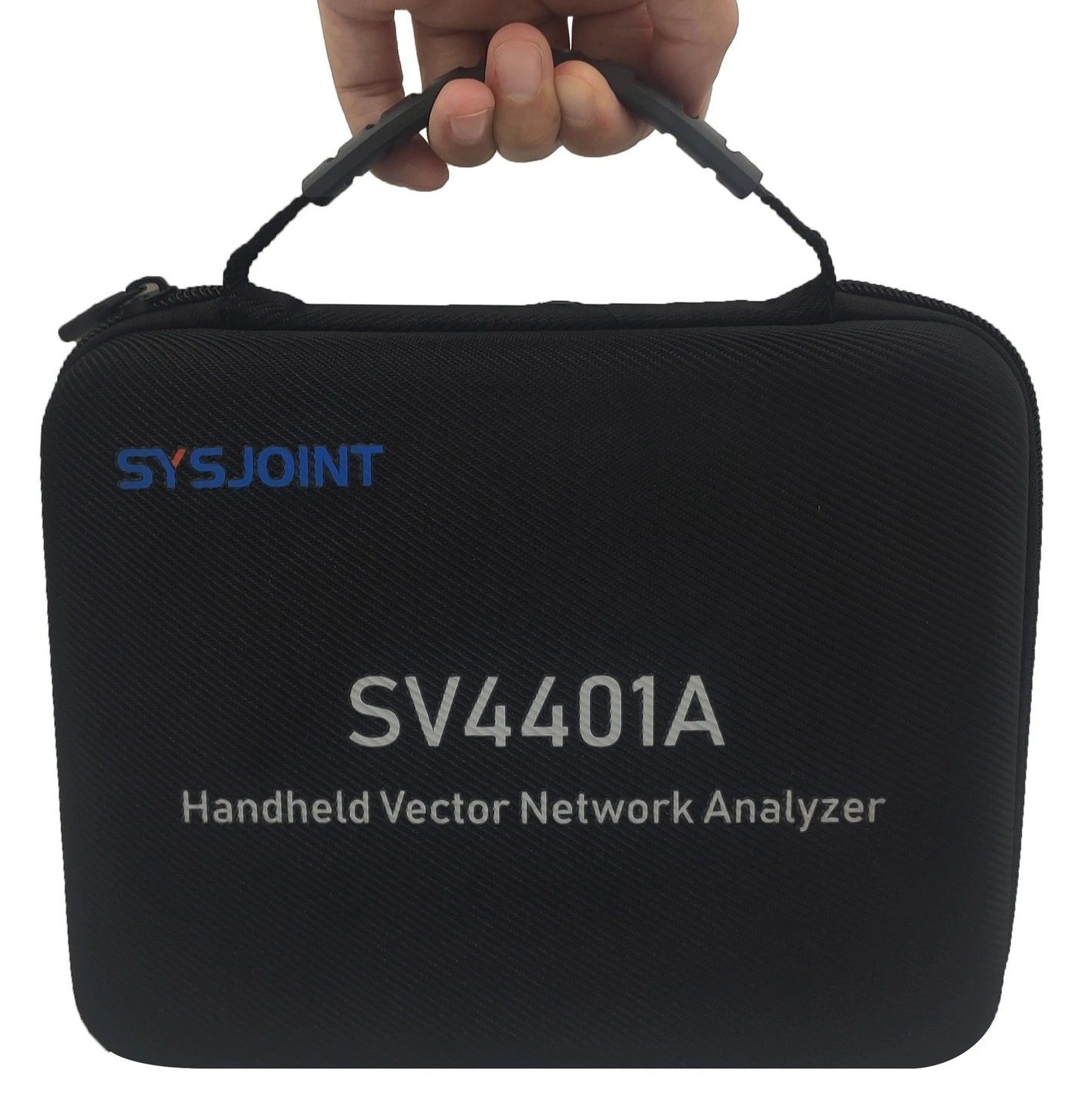

- Dodáváno s úložným vakem

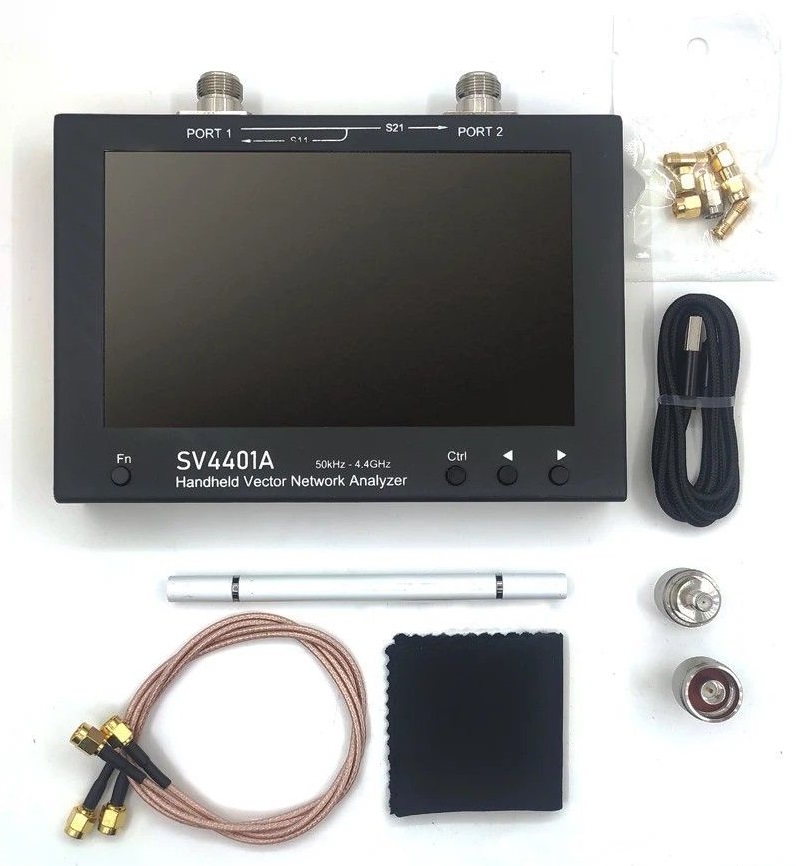

Obsah balení:
- 1x Přístroj SV4401
- 1x Adaptér N s vnějším závitem do SMA s vnitřním závitem
- 3x pozlacené kalibrační sady LOAD/OPEN/SHORT
- 1x Konektor SMA s vnitřním závitem do SMA s vnitřním závitem
- 1x Konektor SMA s vnějším závitem do SMA s vnějším závitem
- 1x Kabel RG316 50 cm
- 1x Kabel USB typu C
- 1x Vak
- Manual ke stažení
