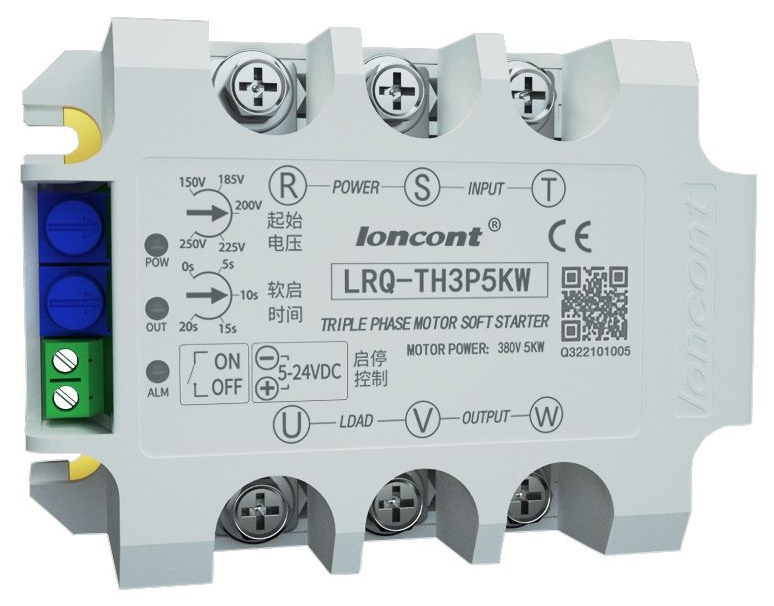

LRQ, kompaktní řada softstartérů, 1-fázový / 3-fázový s výkonem až 22 kW

Čas měkkého startu lze nastavit až na 20 sekund (čas stoupání se vztahuje na hodnotu nastavení měkkého startu na napětí 380V). Počáteční napětí je 150-250V a lze ho pomalu nastavit na hodnotu 380V.

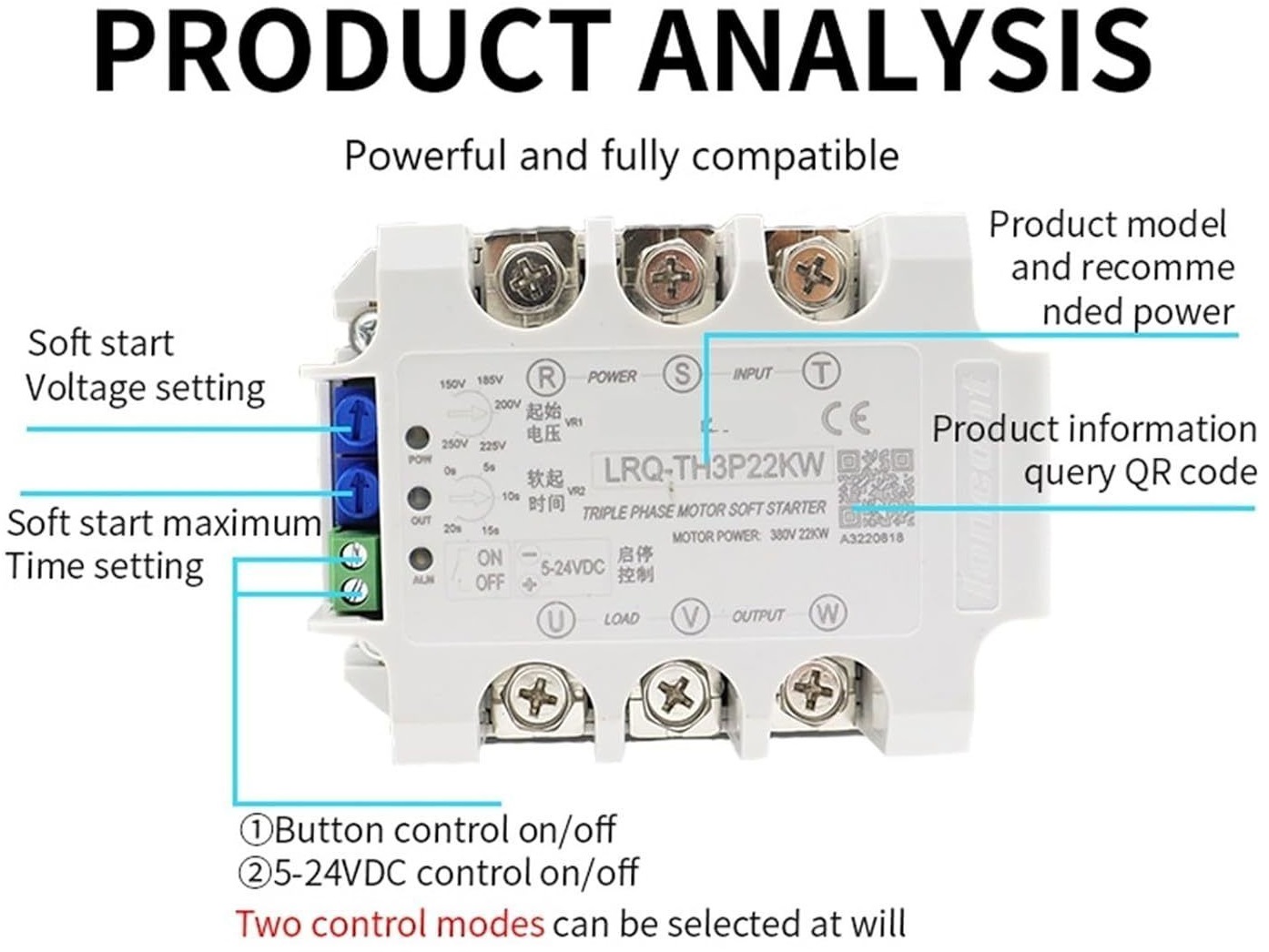

Tři způsoby, jak lze tento model použít:

• Když je ovládací konektor modulu otevřen nebo uzavřen, je hlavní napájení přivedeno a měkký start začíná.
• Když je hlavní obvod napájen, je řízen kontakty ovládacího konektoru modulu.
• Pokud jsou uzavřeny, začíná měkký start.
• Když je hlavní obvod napájen, je řízen kontakty ovládacího konektoru modulu.
• Pokud je přiveden signál 5-24Vdc, začíná měkký start.

Programy zahrnuté v trojfázovém softstartovém modulu:

1. Funkce ochrany před ztrátou fáze
2. Funkce ochrany před přehřátím
3. Funkce měkkého startu
4. Funkce měkkého zastavení (měkké zastavení lze nastavit na 0, na hodnotu měkkého startu nebo vypnout)
5. Funkce ochrany před pořadím fází (lze zapnout nebo vypnout)

Obě funkce 4 a 5 lze vypnout.

• Existuje měkký start, měkké zastavení (na počáteční hodnotu nebo 0) a ochrana před pořadím fází.
• Existuje měkký start a měkké zastavení (na počáteční hodnotu nebo 0) a žádná ochrana před pořadím fází.
• S měkkým startem, žádným měkkým zastavením a ochranou před pořadím fází
• S měkkým startem, žádným měkkým zastavením a bez ochrany před pořadím fází

Modul má celkem 6 stavů, které lze libovolně nastavit, což je flexibilní a výkonné.

Počáteční stav je s měkkým startem, bez měkkého zastavení a bez ochrany proti pořadí fází.

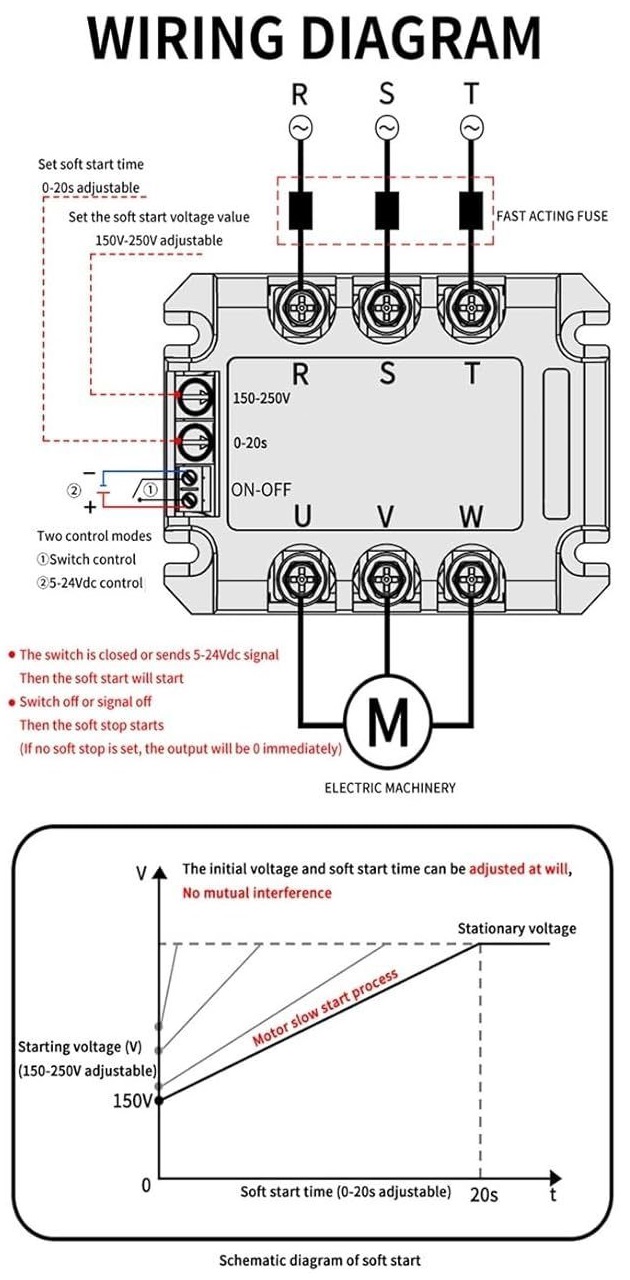

Například:

• Pokud je stav modulu nastaven na měkké zastavení na hodnotu 0, existuje ochrana proti pořadí fází a oba potenciometry jsou otočeny na odpovídající pozice 150V a 20s.
• V tomto okamžiku je hlavní obvod napájen, ovládací spínač je uzavřen (nebo je dodáno 5-24Vdc) a výstupní napětí modulu se pomalu zvyšuje z 150V na 380V po dobu 20 sekund.
• Pokud je konec ovládání odpojen (nebo je odpojeno 5-24Vdc), výstupní napětí modulu se pomalu snižuje z 380V na 0V po dobu 20 sekund.
• (Pokud je nastavení měkkého zastavení na zastavení na hodnotu měkkého startu, výstupní napětí modulu se pomalu snižuje z 380V na 150V po dobu 20 sekund a pak se okamžitě vypne).

Pravidla pro výběr modelu softstartéru:

• Vyberte typ podle skutečného výkonu třífázového motoru v poměru 1:1.

Příklad:

• Třífázový ventilátor 380V/5KW -> Výběr modelu je LRQ-TH3P5KW

Chlazení:

• Čísla modelů s H na konci jsou dodávány včetně chladiče.

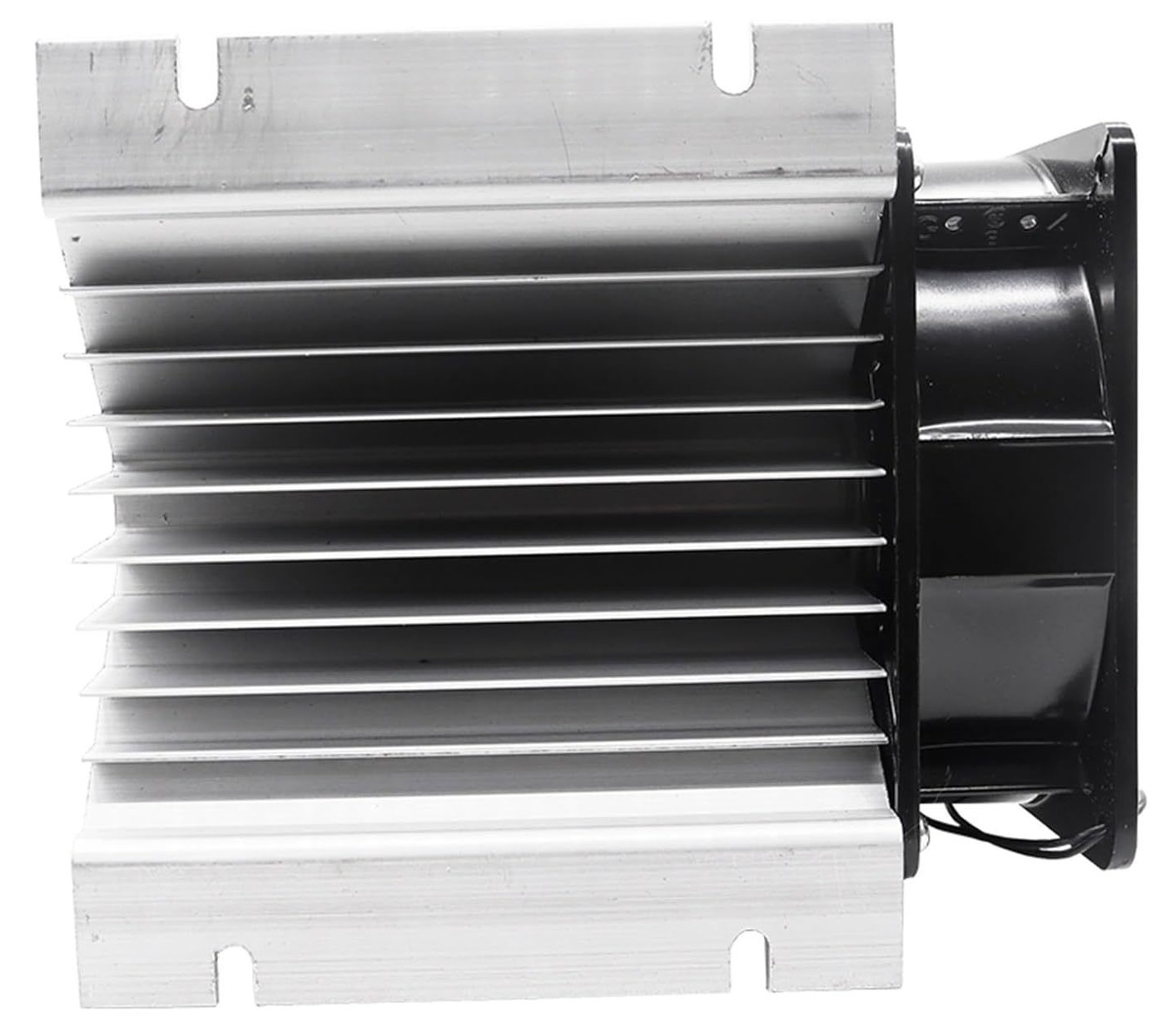

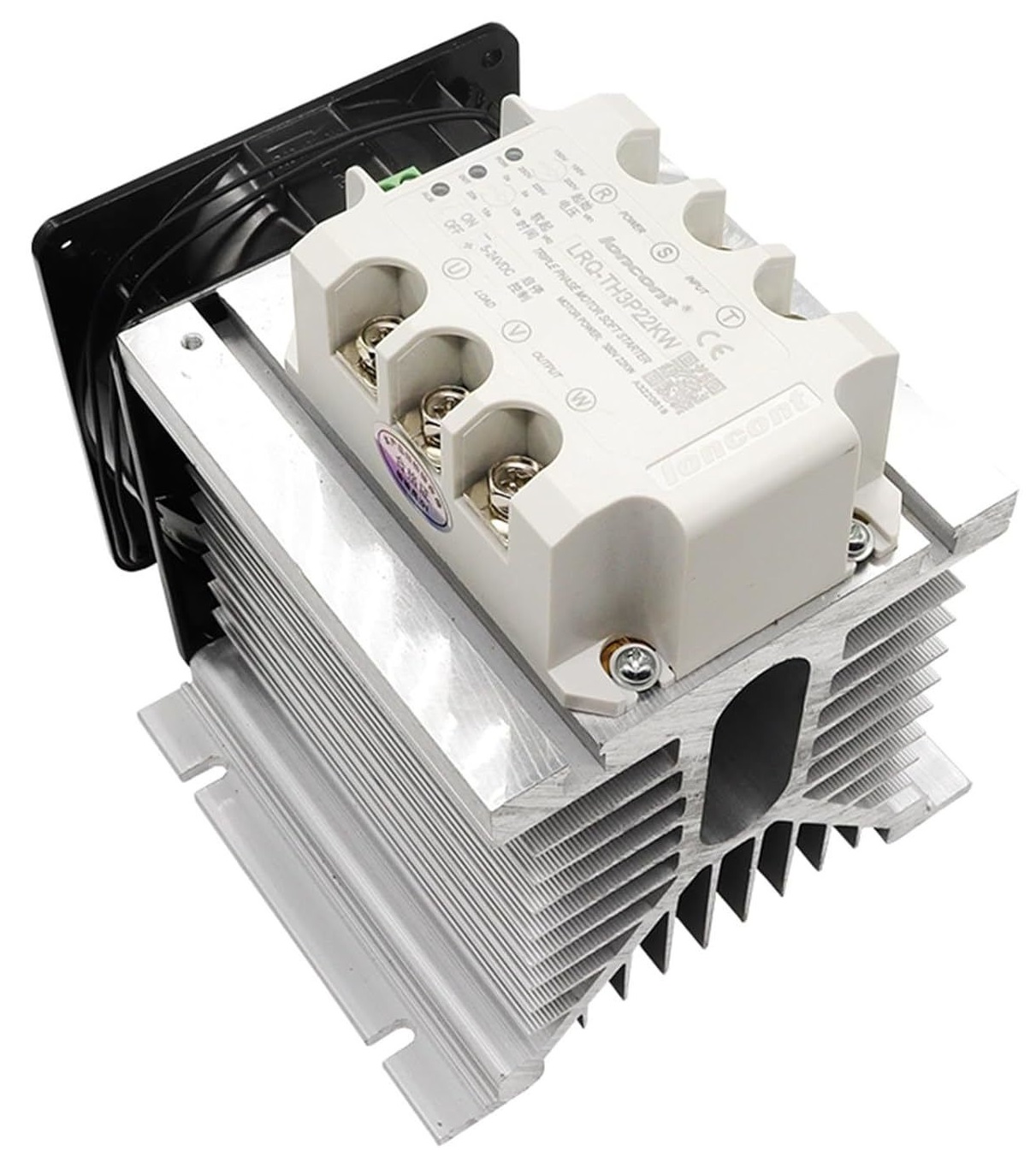

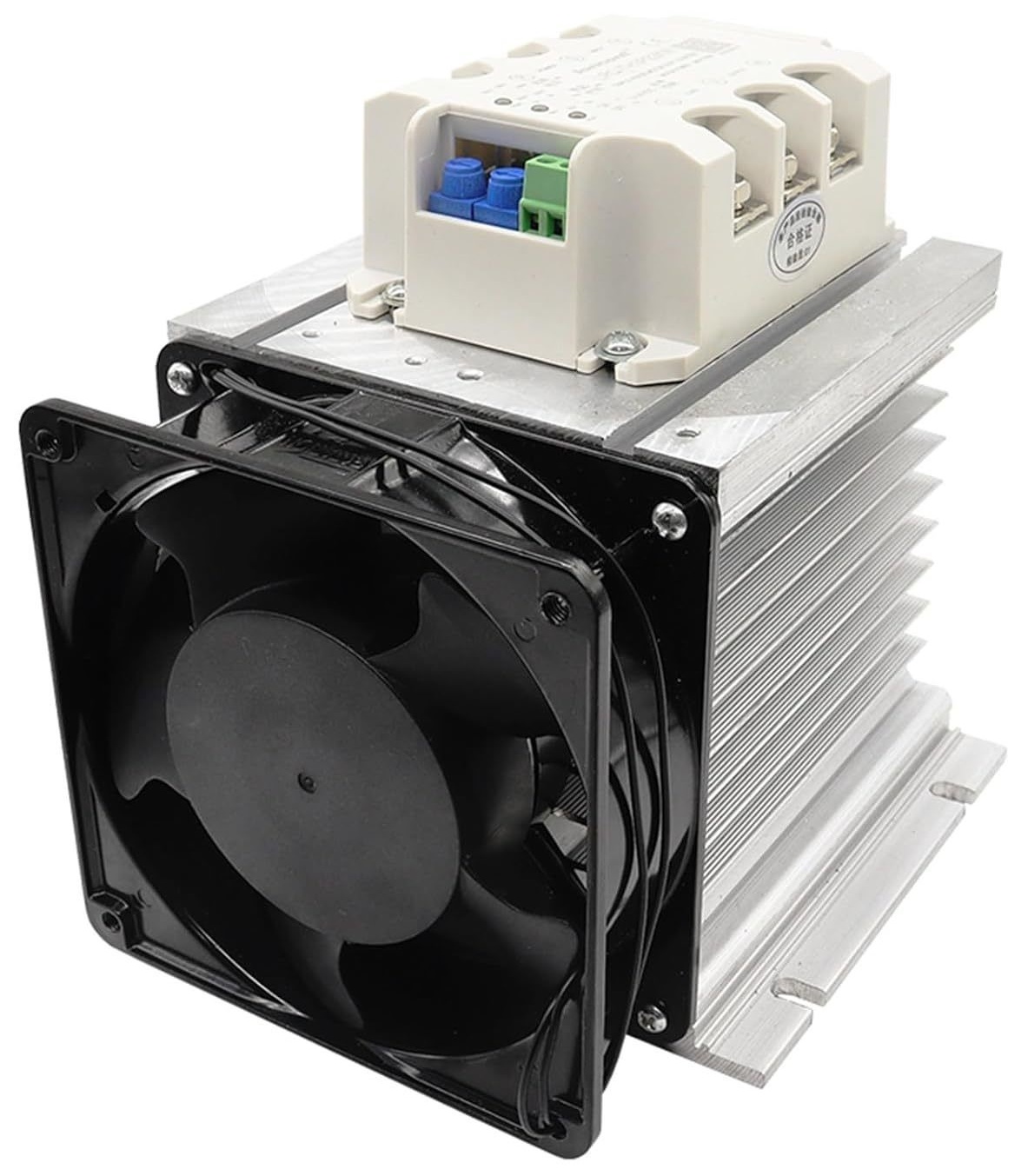

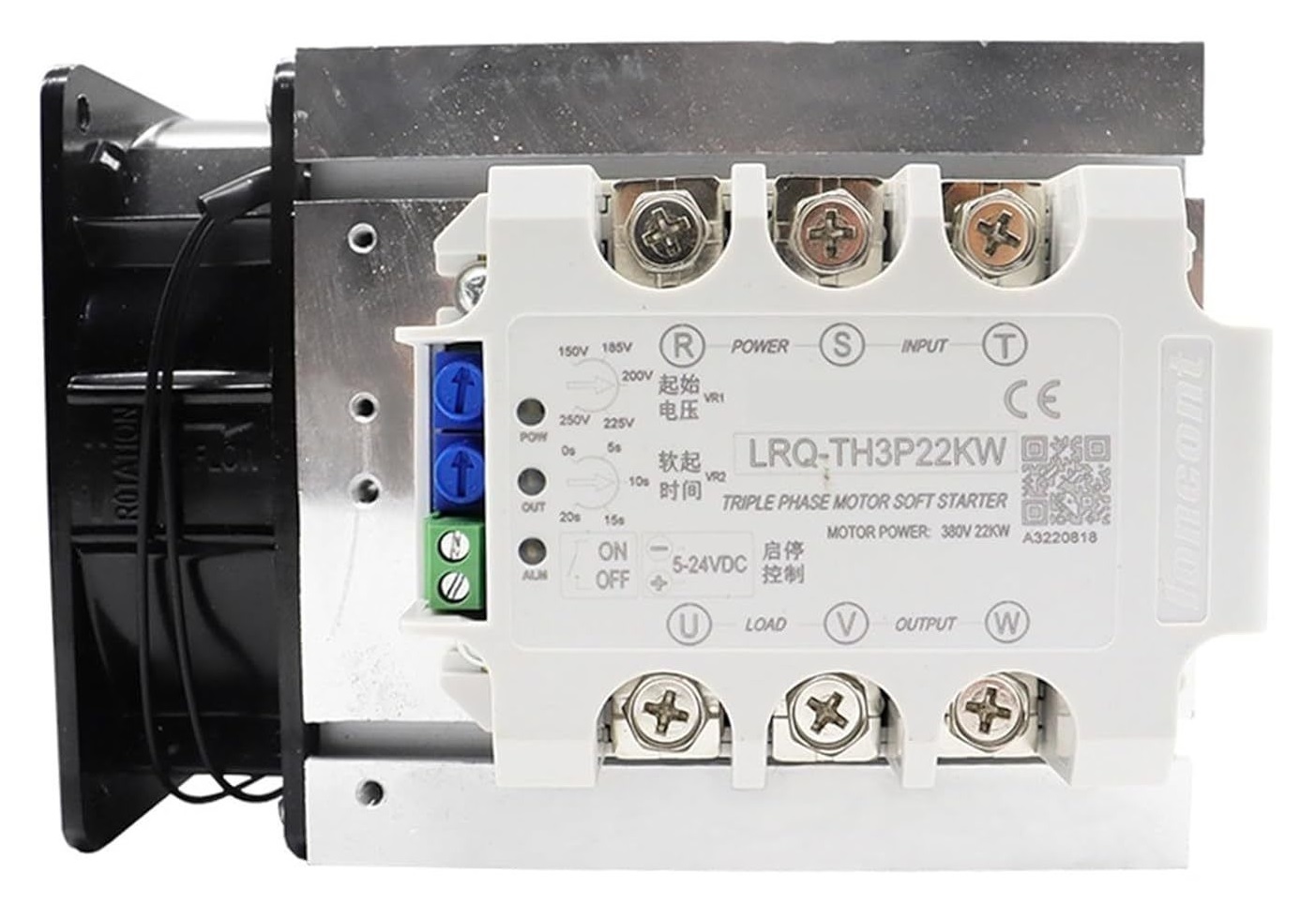

• Čísla modelů s H+F obsahují chladič a ventilátor.

Model:

• LRQ-H3PxKW - 1-fázový (1P)
• LRQ-TH3PxKW - 3-fázový (3P)

Specifikace:

• Maximální zpoždění: 20 sekund
• Režim ovládání: 15-24Vdc
• Režim ovládání: 2 spínací ovládání
• Čas zapnutí: <10ms
• Napěťový pokles ve stavu zapnutí: 2Vac
• Rozměry modulu: 105x76x42 mm

Obsah balení:

• 1x LRQ softstartér
