Docreate DO-02 superkondezátorová ručná bodová svářečka

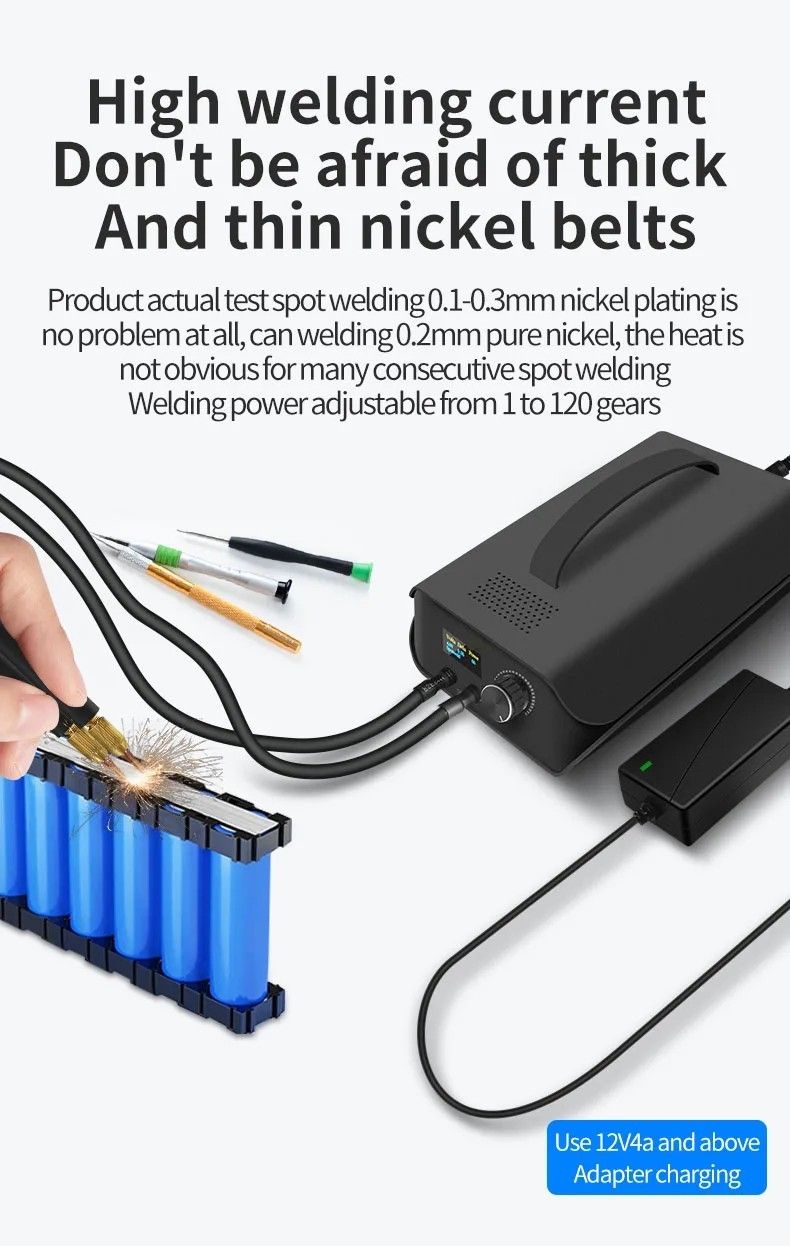

Bodová svářečka pro bodování nových článků baterií k původnímu flex kabelu. Lze využít také pro tvorbu nových článků z Li-Ion baterií. Stačí jednoduše přiložit nový ocelový pásek na akumulátor, či jeho vývody, přiložit vývody svářečky vedle sebe.
Typy baterií vhodné pro bodové svařování:
- 18650, 21700, 26650, 32650
- jiné válcové baterie, baterie pro mobilní telefony, nikl-metal hydridové baterie atd.
POZNÁMKA:
-
Bodové svařování není vhodné pro baterie s velkými články a jazýčky z mědi, hliníku a zinku.
Potřebný svařovací proud zajišťují dva superkondenzátory o kapacitě 3000F a pro napájení se používá napájecí adaptér 12V/4A.

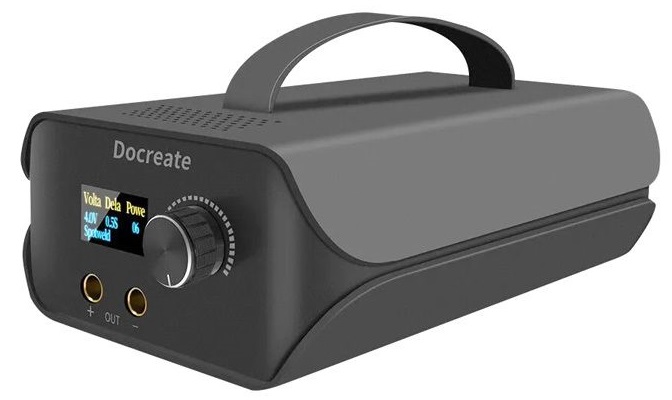

Svářečka je vybavena displejem, na kterém jsou vidět aktuální nastavené hodnoty svařování a aktuální napětí na superkondenzátorech.

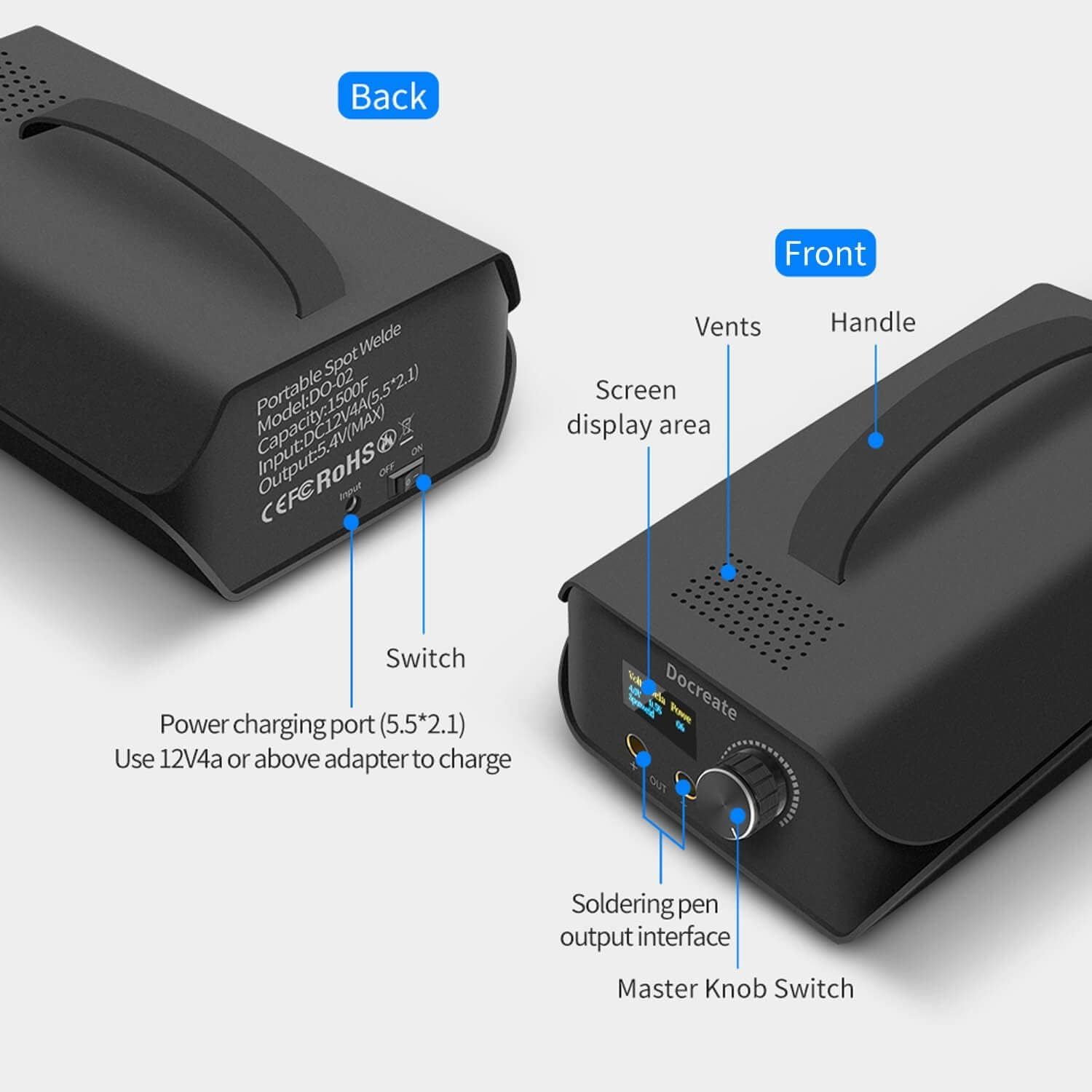

Nastavení je intuitivní a provádí se rotačním enkodérem s tlačítkem umístěným vedle displeje.
Tlačítkem v enkodéru se krátkým stiskem přepíná mezi nastavovanými funkcemi a hodnoty se mění jeho otáčením.
- Nastavují se pouze dvě hodnoty - doba svařovacího impulzu a výkon svařování.
- Natavené hodnoty jsou automaticky uloženy a použity při dalším spuštění svářečky.
Samotné svařování probíhá v automatickém režimu - přiloží se elektrody na svařovaný materiál a elektronika svářečky automaticky spustí svařovací impulz.
Oproti bateriovým bodovým svářečkám nedochází k přebíjení kondenzátorů Farad a dokonce i 0V je normální napětí. Současně může dvojice superkondenzátorů (Farad) dosáhnout vybíjecího napětí 5,4V, což je mnohem vyšší než 4V baterie, čímž může výrazně zlepšit vybíjecí výkon a okamžitý proud.
- LCD displej
- Jednopulzní a dvoupulzní, 119 úrovní výkonu
- Dovážené měděné hroty
- Dlouhodobé použití bez údržby
- Snadné pájení až 0,4mm

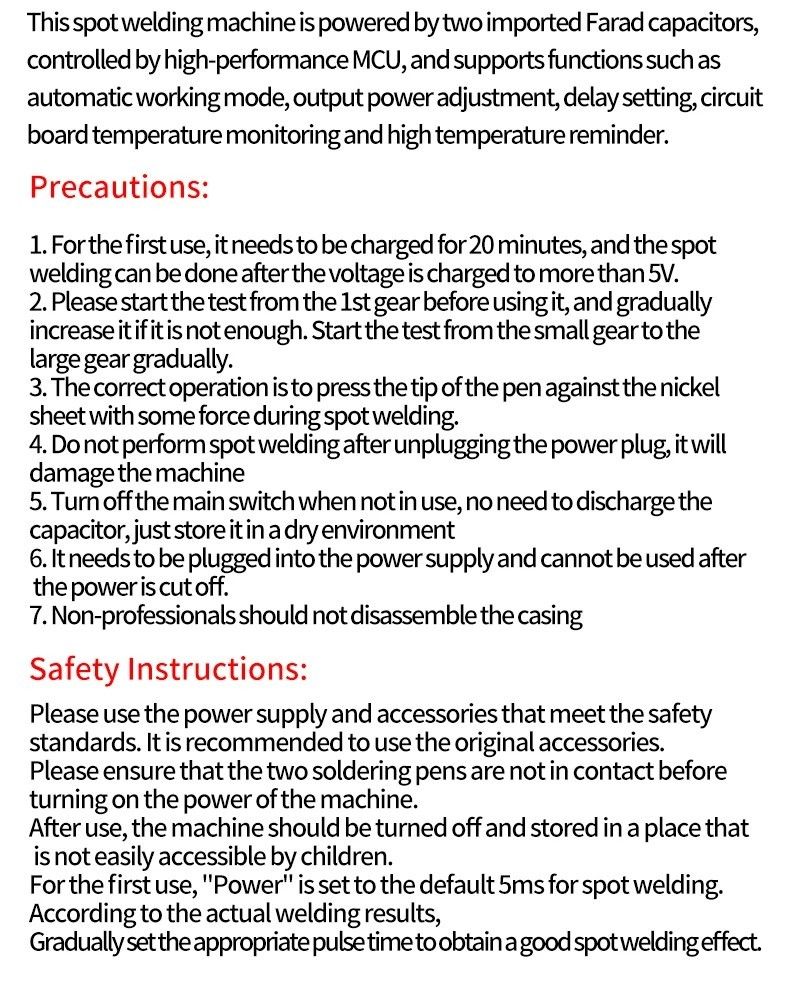

Návod k použití:
- Před každým bodováním je nejprve nutné nechat řádně nabít superkondenzátory.
- Napětí na displeji musí být min. 5-5,3V.
- Při úplně prvním spuštění, nebo odstavení svářečky na více jak 4dny může nabíjení trvat až 20min.
- Pro nalezení optimální hodnoty energie se doporučuje nalézt zkušebním svářením začínajícím na nejnižší hodnotě svářecího výkonu 1 a jeho postupným zvyšováním až do požadované kvality svárů.
- Při používání nabijte na 4~5,4V. Čím vyšší napětí, tím silnější pásek lze svařit (nikdy nenabíjejte více než 5,4V, jinak dojde k poškození kondenzátoru)!
- Způsob ovládání: krátkým stisknutím a dlouhým stisknutím po dobu 3 sekund zapnete a vypnete zařízení. Jedním stisknutím kodéru vyberte režim, otáčením kodéru upravte nastavení.
- Upravte dobu zpoždění 1-8 a jednopulzní nebo dvoupulzní převody 1-199.
- LED displej během nastavování bliká. Klikněte pro potvrzení nastavení.
- Ozve se první zvukové pípnutí poté, co se obě svářecí pera dotknou svařovacího povrchu, a druhý zvukový signál při spuštění bodového svařování.
POZOR !!!
-
Se svářečkou se nesmí svářet, pokud není připojen napájecí zdroj a to ani, když jsou kondenzátory plně nabité!
-
Hrozilo by zničení svářečky.
Orientační tabulka svařovacího výkonu:
| Síla materiálu | Nastavený výkon |
| 0,1 mm | 1-10 |
| 0,12 mm | 10-20 |
| 0,15 mm | 20 - 40 |
| 0,2 mm | 40 - 60 |
| 0,3 mm | 90 - 110 |
| 0,4 mm | 110 - 12 |

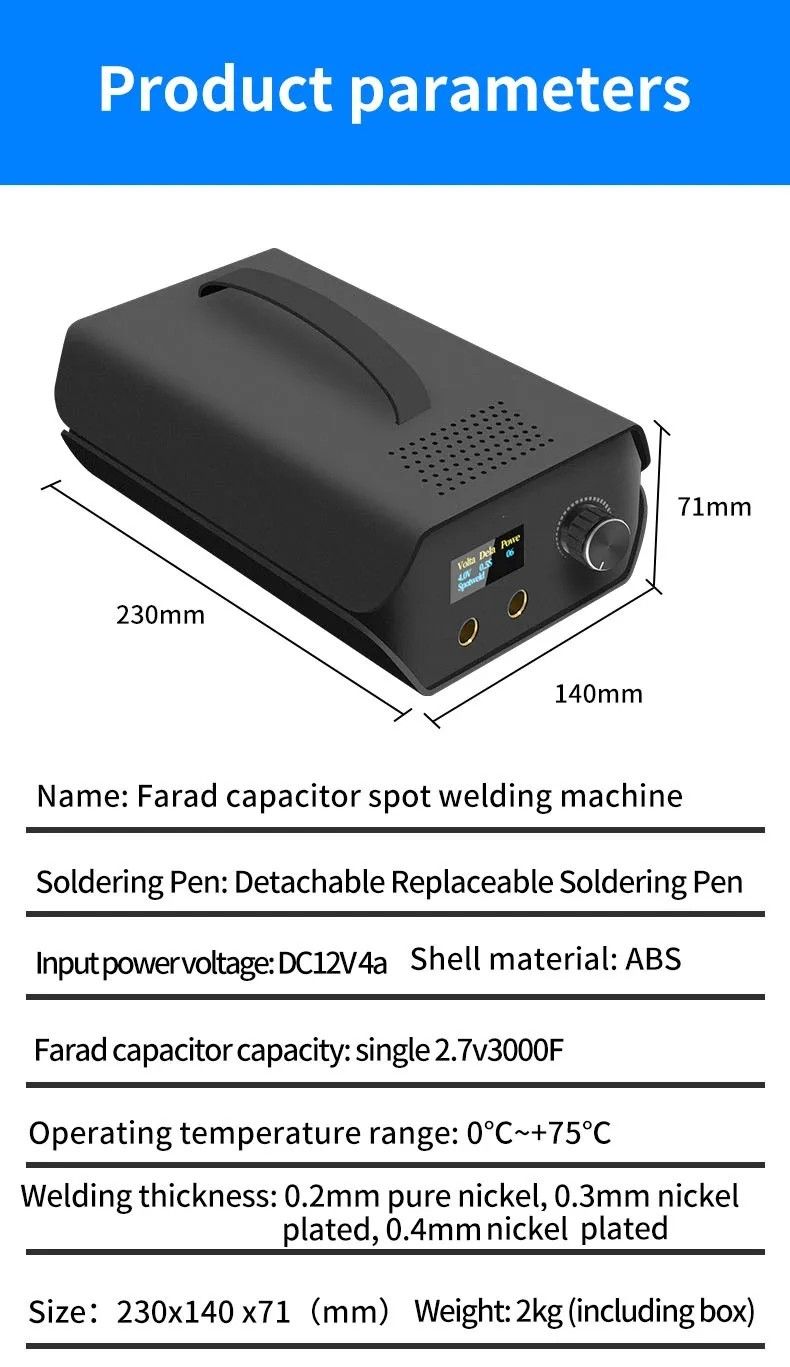

Specifikace:
- Model: DO-02
- Napájecí napětí: 12V / 4A
- Kapacitory:2x 2.7V 3000F
- Doba svařování: 0,5-7
- Výkon svařování: 1-120
- Rozměr: cca. 100x50x28mm
- Hmotnost: cca. 198g

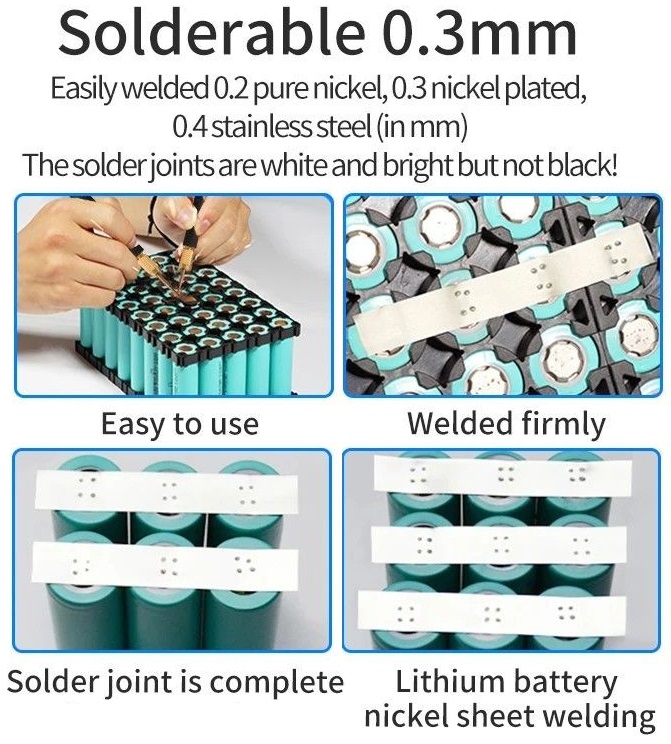

Podporovaná tloušťka pásu:
- 0,05 - 0.35 mm poniklovaný pásek
- 0,05 - 0.20 mm pásek z čistého niklu
- 0,05 - 0.4 mm ocelový pás/plech
Součástí dodávky:
- 1x Docreate DO-02 svářečka

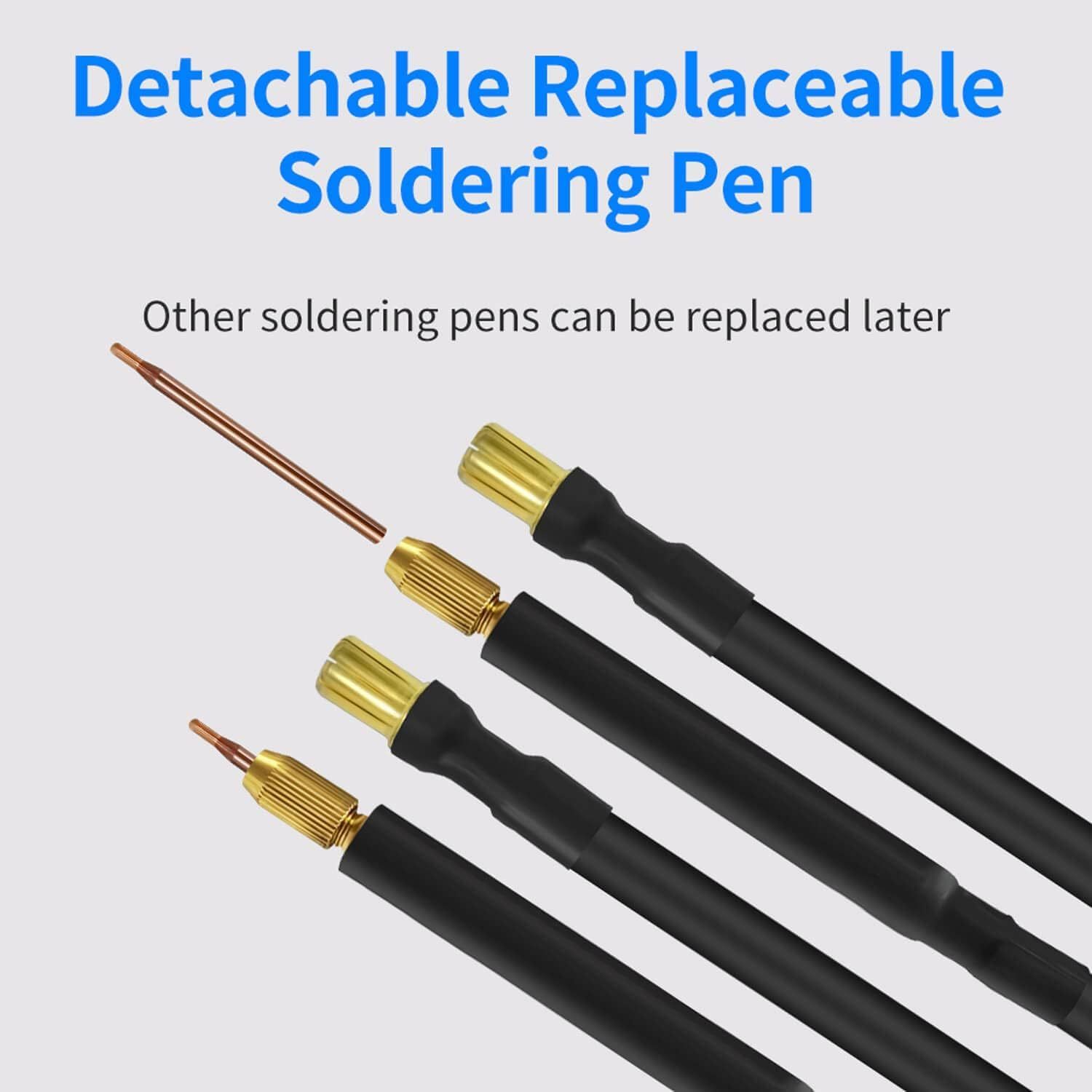

- 4x Svařovací pera
- 2x Měděné kabely
- 1x Napájecí zdroj 12V/4A
- 1x Svařovací páska, vzorek
