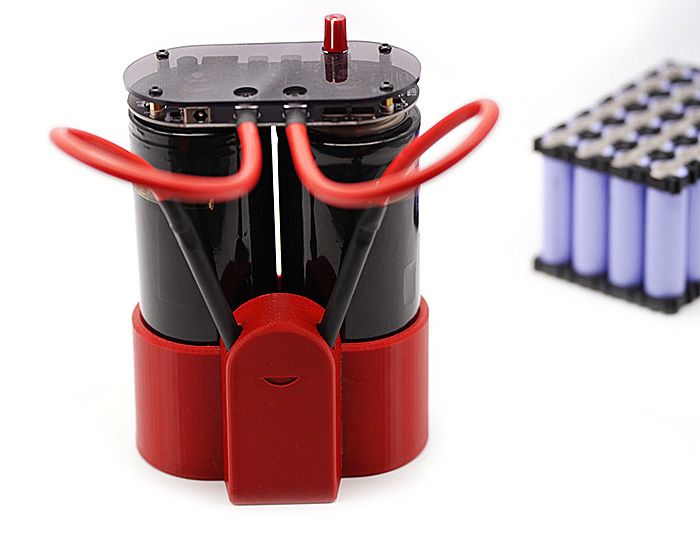

SW0501 superkondezátorová ručná bodová svářečka

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

SW0501 superkondezátorová ručná bodová svářečka kontaktů baterií a aku packů, DIY.

Bodová svářečka pro bodování nových článků baterií k původnímu flex kabelu.

Lze využít také pro tvorbu nových článků z Li-Ion baterií. Stačí jednoduše přiložit nový ocelový pásek na akumulátor, či jeho vývody, přiložit vývody svářečky vedle sebe.

Typy baterií vhodné pro bodové svařování:

• 18650, 21700, 26650, 32650
• jiné válcové baterie
• baterie pro mobilní telefony
• nikl-metal hydridové baterie atd.

Bodové svařování není vhodné pro:

• baterie s velkými články a jazýčky z mědi, hliníku a zinku.

Oproti bateriovým bodovým svářečkám nedochází k přebíjení kondenzátorů Farad a dokonce i 0V je normální napětí. Současně může dvojice superkondenzátorů (Farad) dosáhnout vybíjecího napětí 5,4V, což je mnohem vyšší než 4V baterie, čímž může výrazně zlepšit vybíjecí výkon a okamžitý proud.

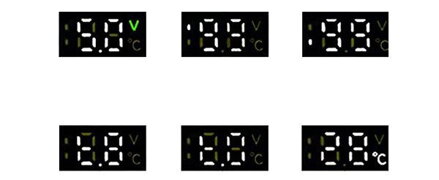

• LCD displej
• Jednopulzní a dvoupulzní, 99 úrovní výkonu
• Ochrana proti přehřátí a přepětí
• Nastavitelná doba zpoždění spouště
• Dovážené měděné hroty

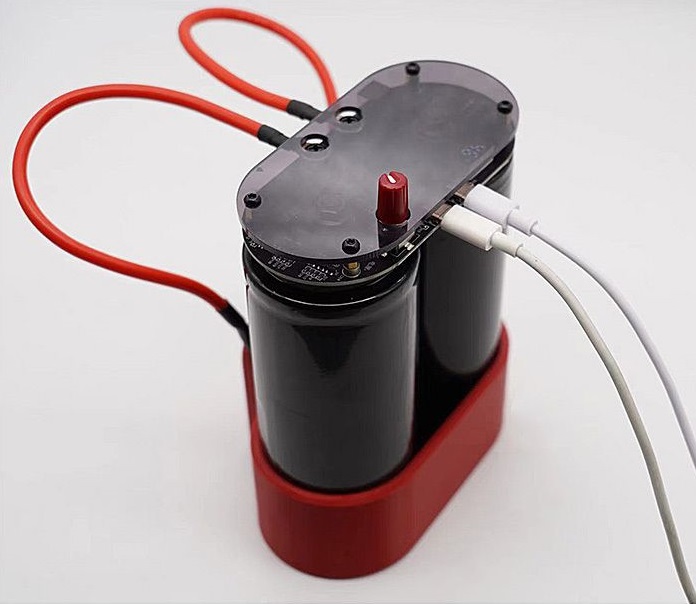

• Dva nabíjecí porty Type-C, 2A
• Lze nabíjet a používat současně
• Podporuje nožní spínač (nožní spínač není součástí dodávky)
• Dlouhodobé použití bez údržby
• Snadné pájení až 0,3mm poniklovaného materiálu

Běžné komerční stolní bodové svářečky obecně používají pro výstup transformátory. Nevýhodou je, že jsou těžké a neskladné a musí se zapojit do zásuvky.

Tato bodová svářečka používá USB-C zdroj 5V.

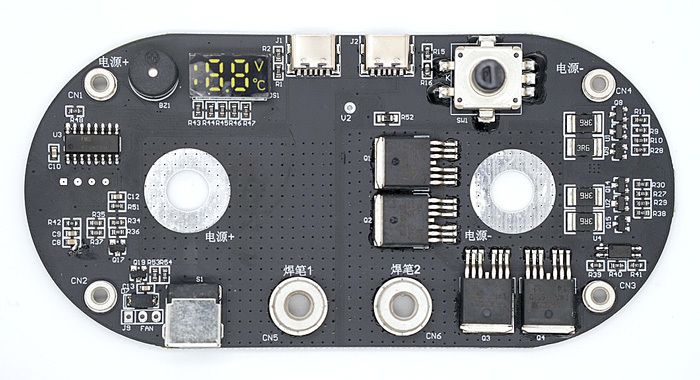

Výkonová část využívá vysoce výkonné MOS tranzistory, každý o jmenovitém proudu 300A a celkovém jmenovitém proudu 2400A. Kladný a záporný pól dvou superkondenzátorů 2,7V 3000F.

Ovládací část se skládá z LCD digitálního displeje numerického řídicího obvodu, dvojitého pulzního výstupu, doby pulzu a intervalu lze libovolně upravit podle potřeby.

Snadné bodové svařování 0,2-0,3 mm poniklovaného materiálu s minimálním ohřevem pro mnoho po sobě jdoucích bodových svařování.

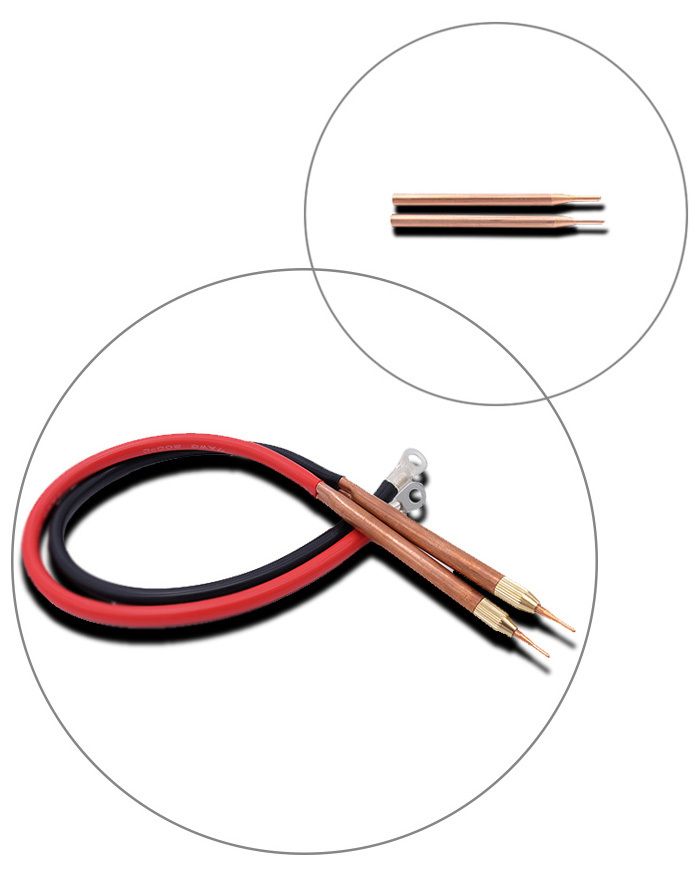

5 cm vyměnitelné hroty, 10/12 AWG importovaný silikonový drát o celkové délce 42cm

Snadné pájení, nastavitelný výkon.

Svařovací drát o průřezu 16 mm2 se zesíleným pájecím perem z čisté mědi, s jehlou pro bodové svařování z oxidu hliníku, bodové svařování se nelepí na jehlu, snadno se svařuje 0,2 mm čistý nikl, 0,3 mm poniklovaný materiál, zářivě bílý pájený spoj není černý, s automatickým nastavitelným svařováním 0,5-7, nastavitelný svařovací výkon 1-120, deska je dodávána s konstantním proudem nabíjení, konstantním napětím a funkcí vyrovnání kondenzátoru, zobrazení napětí kondenzátoru.

Návod k použití:

• Při používání nabijte na 4~5,4V. Čím vyšší napětí, tím silnější pásek lze svařit
• NIKDY nenabíjejte více než 5,4V, jinak dojde k poškození kondenzátoru !

Způsob ovládání:

1. Krátkým stisknutím a dlouhým stisknutím po dobu 3 sekund zapnete a vypnete zařízení.
2. Jedním stisknutím kodéru vyberte režim, otáčením kodéru upravte nastavení.
3. Upravte dobu zpoždění 1~8 a jednopulzní nebo dvoupulzní převody 1~99.
4. LED displej během nastavování bliká.
5. Klikněte pro potvrzení nastavení
6. Ozve se první zvukové pípnutí poté, co se obě svářecí pera dotknou svařovacího povrchu, a druhý zvukový signál při spuštění bodového svařování.

Specifikace:

• Model: SW0501
• Kondenzátory: 2x 3000F 2.7V
• Napájení: USB-C 4-5.4V, 2A
• Rozměry: 160x120x190mm
• Hmotnost: cca 1.3kg

Podporovaná tloušťka pásu:

• 0,05~0.35 mm poniklovaný pásek
• 0,05~0.20 mm pásek z čistého niklu
• 0,05~0.35 mm ocelový pás/plech

Poznámka:

• Uživatelé tohoto elektronického produktu pro kutily musí mít určité znalosti o elektrické bezpečnosti a praktické dovednosti v ovládání.

• Maximální napětí nesmí překročit 5,4 V.

• Je zakázáno upravovat napětí !

• Jakékoli změny jsou na vlastní nebezpečí !

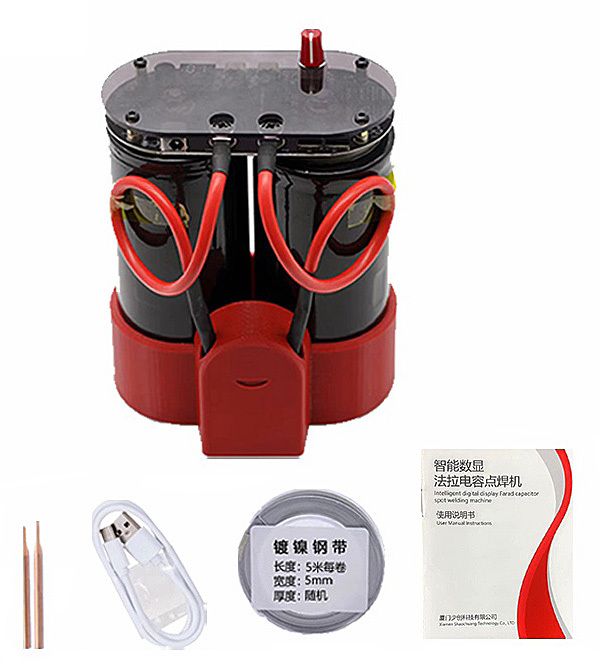

Obsah balení:

• 1x SW0501 Svářečka
• 4x Svařovací pera
• 2x Měděné kabely
• 2x USB-C kabel
• 1x Svařovací páska, vzorek (0.1mm x 5mm)
