Solární regulátor nabíjení 3.7V pro Li-ion baterie typ 16120

Tato solární Li-Po nabíječka je navržena pro inteligentní nabíjení jedné lithiové baterie typ 18650 (3,7V) s ochranou proti přepólování vstupu.

Maximální nabíjecí proud je 500 miliampérů a připojení je jednoduché a pohodlné.

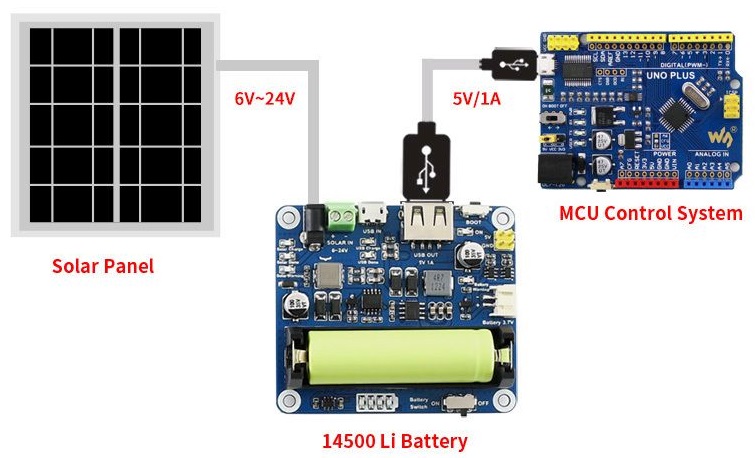

V kombinaci se solární baterií a lithiovou baterií můžete rychle postavit solární systém.

V současné době je zelená energie pro stacionární nebo mobilní projekty velmi žádaná.

Přidejte tuto nabíječku do svého projektu se solární panely a vytvořte samostatnou vestavěnou aplikaci.

Přidejte některé z našich nejlepších možností pro bezdrátové senzory nebo monitorovací zařízení.

• Solární panely


Specifikace:

• Model: 16120
• Vstupní napětí: 4,4 ~ 6V
• Nabíjecí proud: 500 mA Max (v závislosti na kapacitě solární baterie)
• Přerušovací napětí nabíjení: 4,2V
• Provozní teplota: -40 ~ 85℃
• Velikost modulu: 33 mm * 33 mm * 12 mm (1,30 "* 1,30" * 0,47")
• Požadovaná baterie: 3,7V lithiová baterie typ 16120 (Vezměte prosím v potaz maximální povolený nabíjecí proud lithiové baterie)
• Wiki: Solar Power Manager

Indikátor nabíjení:

• Žádná baterie: Bliká červená LED
• Nabíjení: Svítí červená LED
• Nabito: Svítí zelená LED

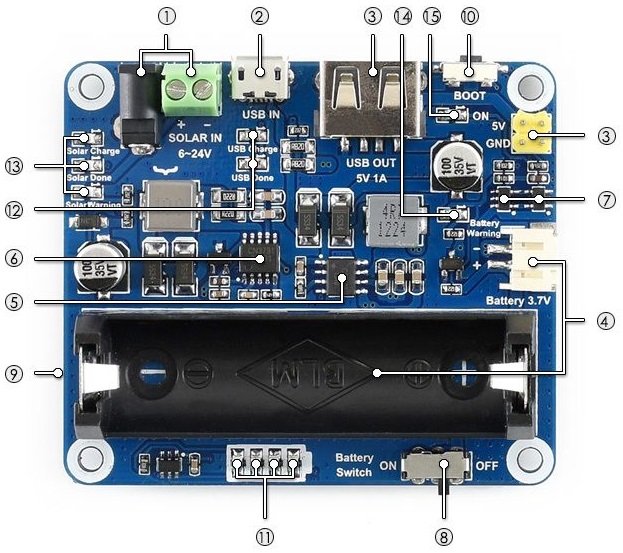

• Solar panel charging input: charged by solar panel, DC-002 jack or screw terminal
• USB charging input: charged by USB connection, connect a 5V power adapter through the Micro USB port
• 5V/1A power output: provides regulated 5V/1A output, USB port or 2.54mm pinheader
• Battery interfaces: for connecting 3.7V rechargeable Li battery, PH2.0 connector or 14500 battery holder
• CS8501: USB power management chip, for USB charging and 5V/1A boost output
• CN3791: solar power management chip, for solar panel charging and buck input
• Li battery protection chip: Li battery over charge / over discharge protection
• Battery switch
• BOOT key
• Battery capacity indicators
• Battery warning: on when battery reverse connection
• Power output indicator: 5V/1A output

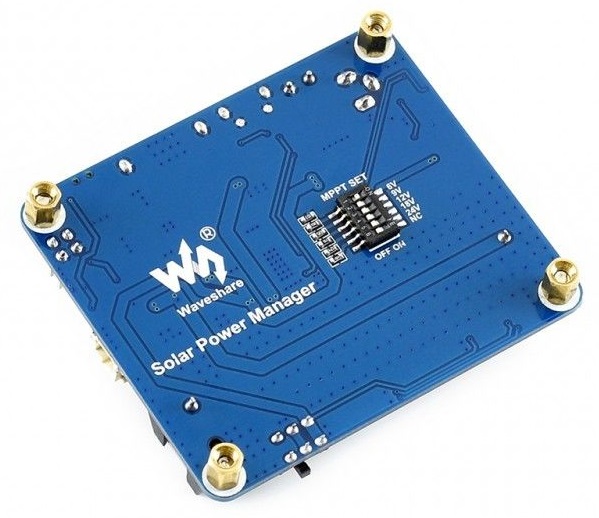

MPPTSET switch (bottom side):

• supported level: 6V/9V/12V/18V/24V
• select the level closed to input level to improve charging efficiency

USB charging indicators:

• USB Charge: on when USB charging
• USB Done: on when the battery is full charged by USB

Solar panel charging indicators:

• Solar Charge: on when solar panel charging
• Solar Done: on when the battery is full charged by solar panel
• Solar Warning: on when solar panel reverse connection
