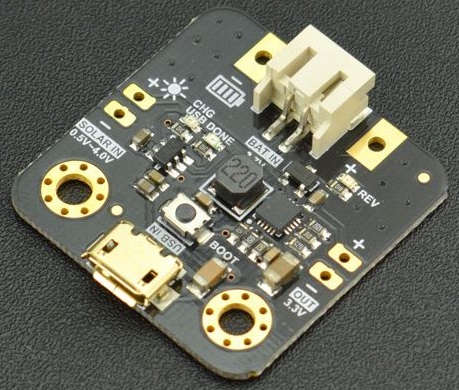

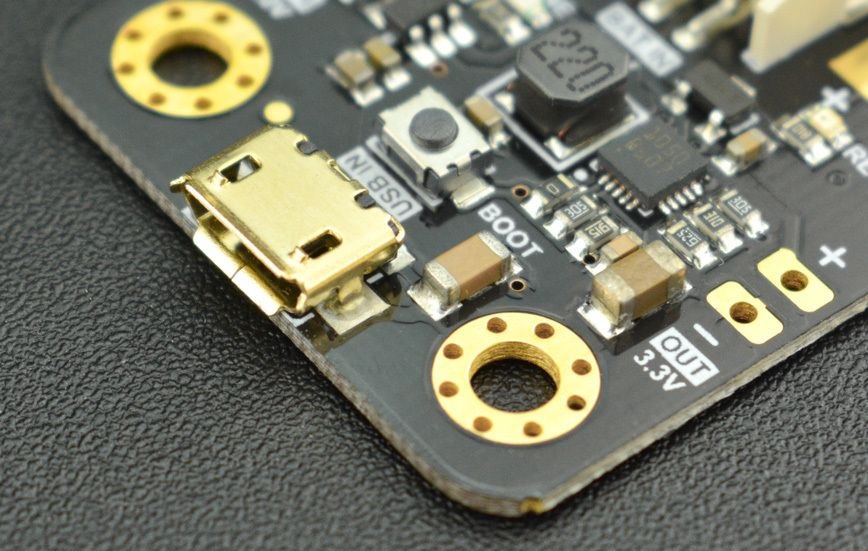

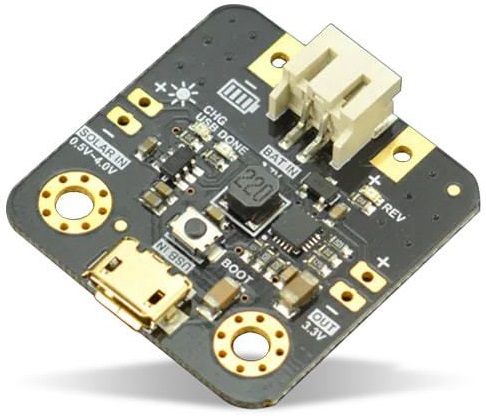

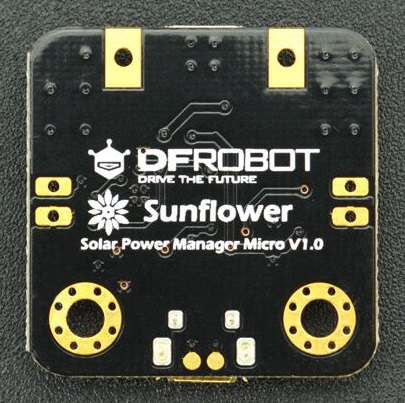

Ovládací panel Solar Power Manager Micro je mikrovýkonný, vysoce účinný modul pro správu solární energie, určený pro napájení bezdrátových senzorů IoT s nízkou spotřebou nebo ovladače 1V~3V malých solárních panelů.
Díky extrémně nízkým ztrátám energie a MPPT (sledování maximálního výkonu) je modul schopen maximalizovat účinnost přeměny solární energie při slabém slunečním záření.
Tyto funkce umožňují bezdrátovým zařízením s nízkou spotřebou fungovat bez nabíjení a bez výměny baterie díky čisté solární energii.
Modul využívá konstantní poměr napětí MPPT (sledování maximálního výkonu) algoritmus pro maximalizaci výstupního výkonu solárního panelu při různém slunečním záření.
Může nabíjet 3,7V LiPo baterii přes solární panel nebo USB, poskytuje nabíjecí proud až 70 mA nebo 100 mA.
Regulovaný výstup 3,3 V 90 mA zvládne nárazový proud většiny bezdrátových zařízení s nízkou spotřebou během vysílání nebo příjmu.
U nízkoenergetických solárních projektech může LiPo baterie trpět problémy souvisejícími s nadměrným vybitím v případě, že je několik dní zataženo, nebo kapacita baterie nesplňuje potřeby zařízení.
Ochrana proti přebití a nadměrnému vybití baterie je navržena tak, aby takovým problémům předcházela a prodlužovala životnost baterie.
VLASTNOSTI:
- Konstantní poměr napětí MPPT algoritmu, maximalizující konverzi solární energie
- Navrženo pro malé solární panely 1V ~ 3V, design s ultranízkým výkonem
- Solární/USB - dva způsoby nabíjení
- Vícenásobná ochrana prodlužující životnost baterie
POUŽITÍ
- Bezdrátová senzorová síť
- Bluetooth iBeacon
- Hračky na solární pohon

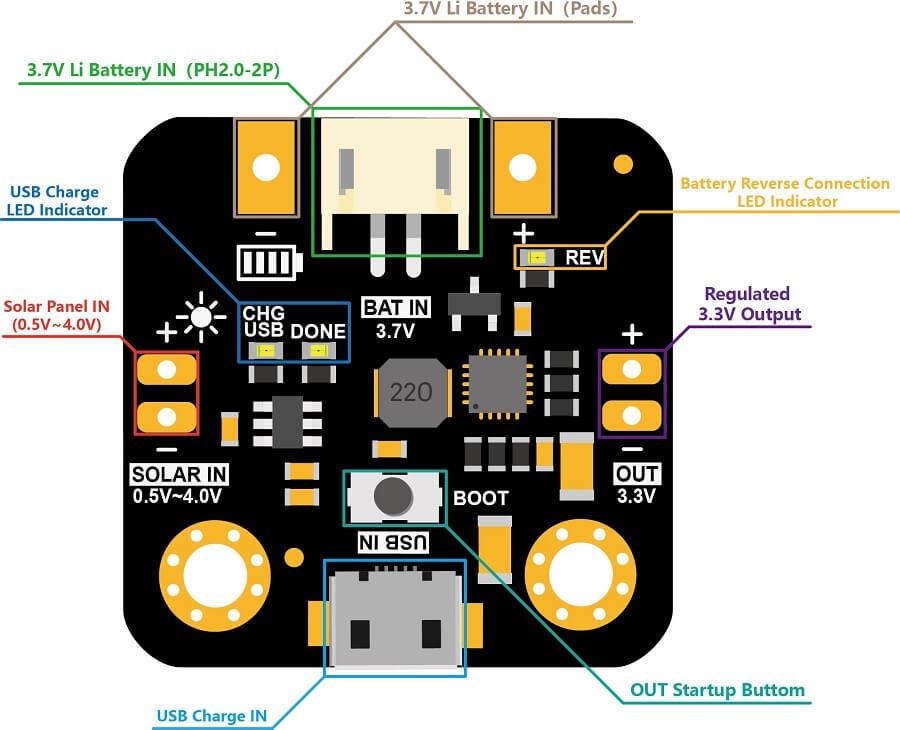

SPECIFIKACE:
- Modul Micro Solar Power Management
- IC pro správu solární energie: SPV1050
- Vstupní solární napětí (SOLAR IN): 0,5V~4V
- Baterie (BAT IN): 3,7V lithiová baterie
- Maximální nabíjecí proud: 100 mA @ USB IN；70 mA @ SOLARV
- Prahová hodnota ochrany proti přebití: 4,2V
- Prahová hodnota ochrany proti přebití: 3,1V
- Regulované napájení: 3,3 V 90 mA @ BAT IN 3,7 V
- Topologie: DC-DC Boost
- USB nabíjecí vstup: ano
- USB výstup: ne
- Provozní teplota: -40℃～85℃

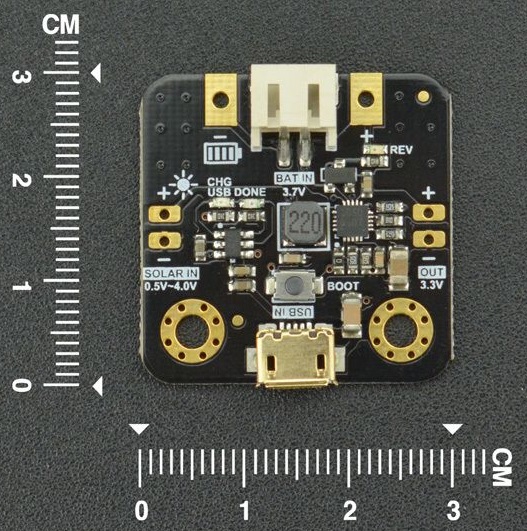

- Rozměr: 30,0 mm * 30,0 mm
Ochranné funkce:
- VSTUP: Přebití, převybíjení, ochrana proti přepólování
- VÝSTUP: Zkrat, nadproud
Solární panel 2V 160mA:
- Jmenovité napětí (VMP): 2V
- Nominální proud (IMP): 160 mA
- Napětí otevřeného obvodu (IOC): 2,4V
- Zkratový proud (ISC): 190 mA
- Materiál solárního článku: monokrystalický křemík
- Další vlastnosti: Vodotěsný, odolný proti korozi a oleji
- Rozměr: 50mm*50mm

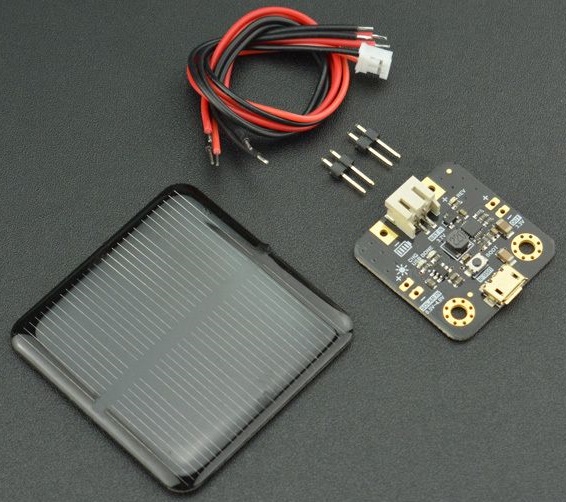

OBSAH BALENÍ:
- Mikro modul pro správu solární energie x1
- Monokrystalický silikonový solární panel 2V 160mA 50*50mm x1
- Červený jednožilový drát 15 cm 24AWG x2
- Černý jednožilový drát 15cm 24AWG x2
- PH2.0-2P Samec napájecí kabel 15cm x1
- Konektor XH2.54-2P

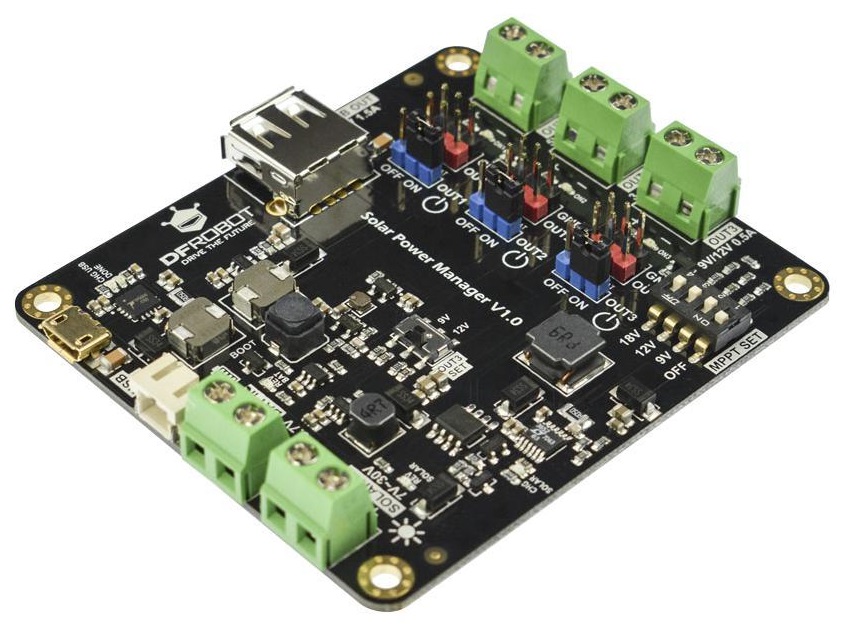

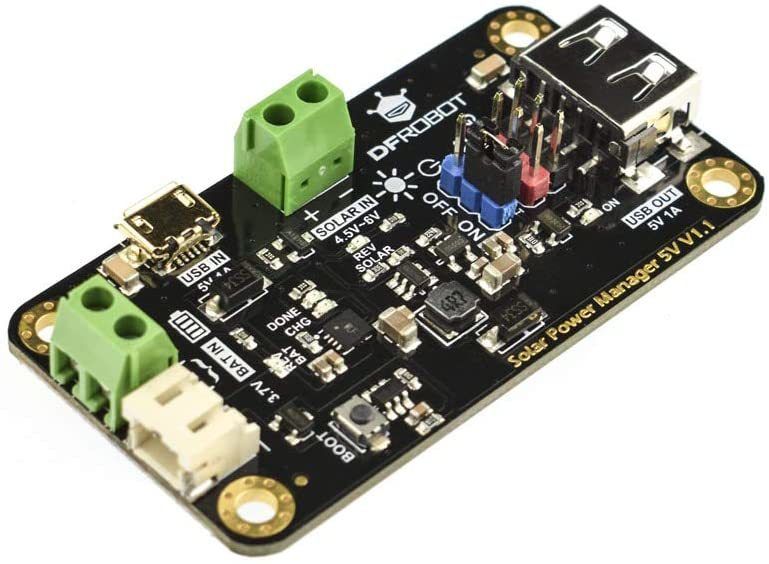

| Název | Solar Power Manager | Solar Power Manager 5v | Solar Power Manager Micro | Solar Power Manager |
| Model |
DFR0535
|
DFR0559
|
DFR0579
|
DFR0580
|
| IC pro správu solární energie | LTC3652 | CN3065 | SPV1050 | CN3767 |
| Vstupní solární napětí | 7V-30V | 4.4V-6V | 0.5V-4V | 15V-25V |
| Maximální nabíjecí proud | 2A(Solar/USB) | 900mA(Solar/USB) | 70mA(Solar)/100mA(USB) | 4A(Solar) |
| Topologie | DC-DC Buck | Linear Regulator | DC-DC Boost | DC-DC Buck |
| Baterie | 3.7V Lithium Battery | 3.7V Lithium Battery | 3.7V Lithium Battery | 12V Lead-Acid Battery |
| MPPT | 9V/12V/18V Optional | 5V Fixed | 75% Open Voltage | Fixed 18V |
| Ochrany baterií | Přebíjení, převybíjení, nadproud, proti přepólování | Přebíjení, převybíjení, nadproud, proti přepólování | Přebíjení, převybíjení, proti přepólování | Přebíjení, převybíjení, proti přepólování |
| Ochrany výstupu | Zkrat, nadproud, ochrana proti přehřátí | Zkrat, nadproud | Zkrat, nadproud | Zkrat, nadproud, ochrana proti přehřátí |
| USB nabíjecí IN | Ano | Ano | Ano | Ne |
| USB OUT | 5V 1.5A | 5V 1A | Ne | 5V 2.5A x2 |
| Regulovaný OUT | Tři regulované výstupy 3.3V 1A；5V 1.5A；9V/12V 0.5A | Jeden regulovaný výstup 5V 1A | Jeden regulovaný výstup 3.3V 90mA | Dva výstupy 5V 5A; 12V 8A |
| Rozměry | 78.0mm×68.0mm | 33.0mm×63.0mm | 30.0mm×30.0mm | 68.0mm×68.0mm |
| Vlastnosti |
Kompletní multifunkční modul pro správu solární energie. Použití: Malá solární pouliční lampa, solární roboti |
Malý a snadno použitelný 5V modul pro správu solární energie. Aplikace: Solární Power Bank, Solar Environment Monitors |
Modul pro řízení solární energie s mikroelektrickým napájením pro nízkoenergetické senzory a ovladače. Aplikace: Wireless Sensor Network, BLE iBecon |
Modul solárního řízení středního výkonu pro 12V olověné baterie. Použití: Pouliční osvětlení, inteligentní zemědělství, stanice pro monitorování životního prostředí, UPS |

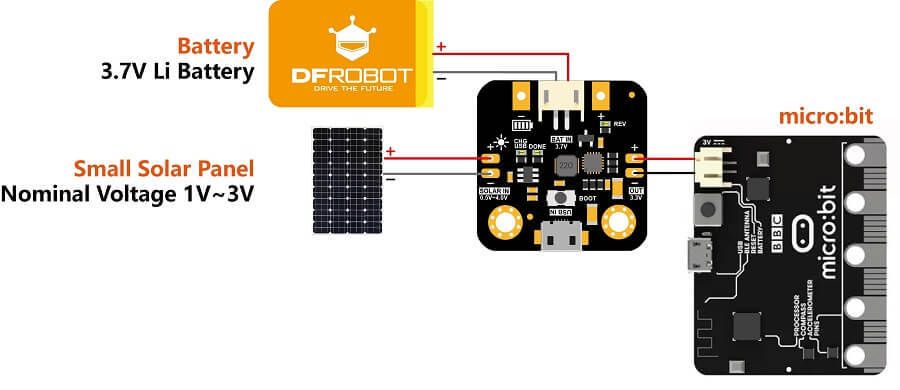

Schéma zapojení - micro:bit:

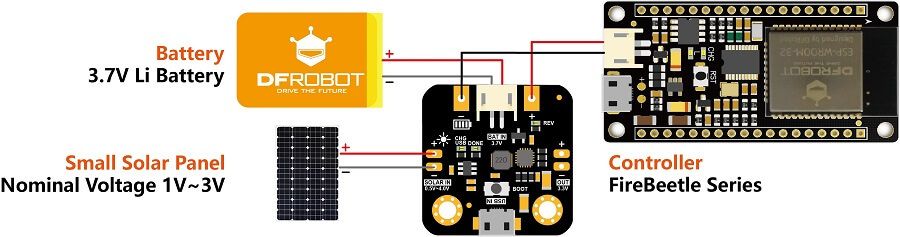

Schéma zapojení - FireBeetle:
