NanoVNA v2 S-A-A-2: 50kHz-3000MHz přenosný vektorový síťový analyzátor

Doručení probíhá do 2 pracovních dnů; e-mail: info@briv.cz

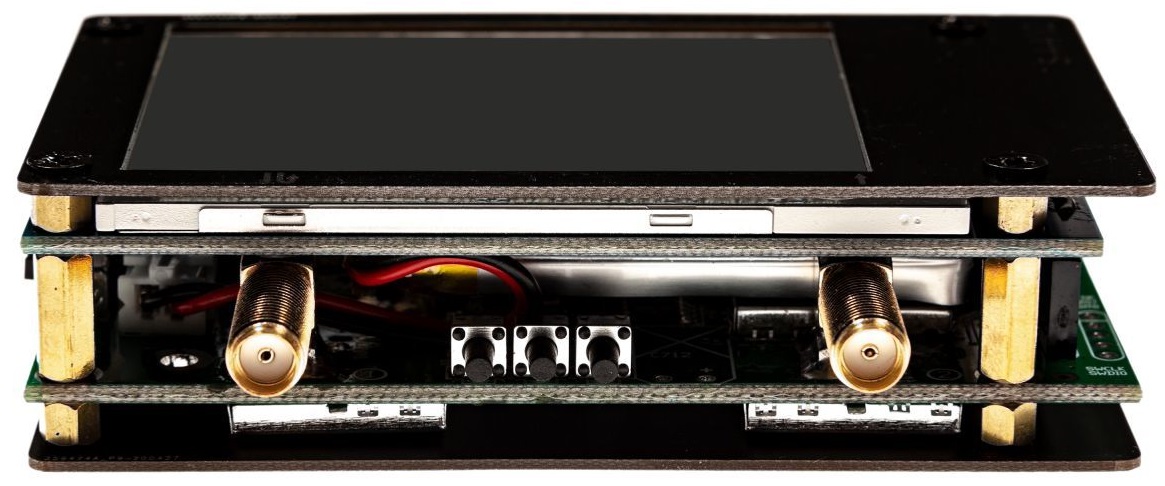

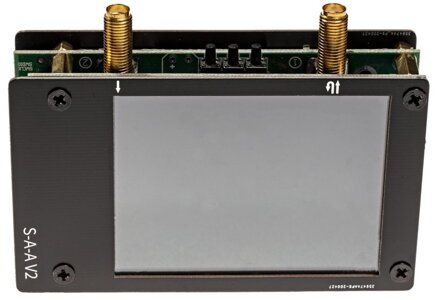

NanoVNA v2 S-A-A-2: 50kHz-3000MHz+ přenosný vektorový síťový analyzátor a 2,8" LCD obrazovkou a kalibrační sadou SOLT

• NanoVNA V2+ S-A-A-2 je velmi kvalitní nízkonákladový vektorový síťový analyzátor.
• Mimo jiné se používá k ladění antén, filtrování a měření ztrát v kabelech.
• Má frekvenční rozsah od 50 kHz do 3 GHz a dynamický rozsah 70 dB (< 1,5 GHz) / 60 dB (> 3 GHz).
• Je napájen přes mikro USB a může také fungovat na Li-Ion baterie (není součástí balení).
• Je kompatibilní s VNA-QT PC softwarem.

Specifikace:

• Materiál: PCB + akryl
• Barva: černá
• Rozsah frekvence: 50 KHz - 3 GHz
• Dynamický rozsah systému (kalibrováno): 70 dB (až do 1,5 GHz), 60 dB (až do 3 GHz)
• Úroveň hlasitosti S11 (kalibrováno): -50 dB (až do 1,5 GHz), -40 dB (až do 3 GHz)
• Frekvence vlnění: 100 bodů/s
• Displej: 2,8", 320 x 240
• USB rozhraní: mikro USB
• Napájení: USB, maximální nabíjecí proud - 1 A
• Baterie: 1 x 1950mAh lithiová baterie (je součástí balení)
• Konektor baterie: JST-XH 2,54 mm
• Maximum bodů vlnění (na zařízení): 201
• Maximum bodů vlnění (USB): 1024
• Port 2 návratová ztráta (1,5 GHz): 20 dB typ
• Port 2 návratová ztráta (3 GHz): 13 dB min
• Velikost balení: 170 x 100 x 35 mm (6,7 x 3,9 x 1,4 palce)
• Hmotnost balení: 225 g / 7,9 unce

Poznámka:
1. Stažení VNA-QT softwaru: https://github.com/nanovna/NanoVNA-QT/releases
2. Nanovna-saver: https://github.com/zarath/nanovna-saver/tree/feature/nanovna-v2
3. Uživatelská příručka: https://nanorfe.com/nanovna-v2-user-manual.html

Seznam balení:

• 1 * S-A-A-2 hostitel (s 1950mAh baterií)
• 1 * Mikro USB datový kabel
• 2 * 300mm SS405RF kabel SMA samec/samec
• 1 * SMA samčí kalibrační sada - OPEN
• 1 * SMA samčí kalibrační sada - SHORT
• 1 * SMA samčí kalibrační sada - LOAD
• 1 * SMA konektor samice/samice
• 1 * Sada s doplňky
