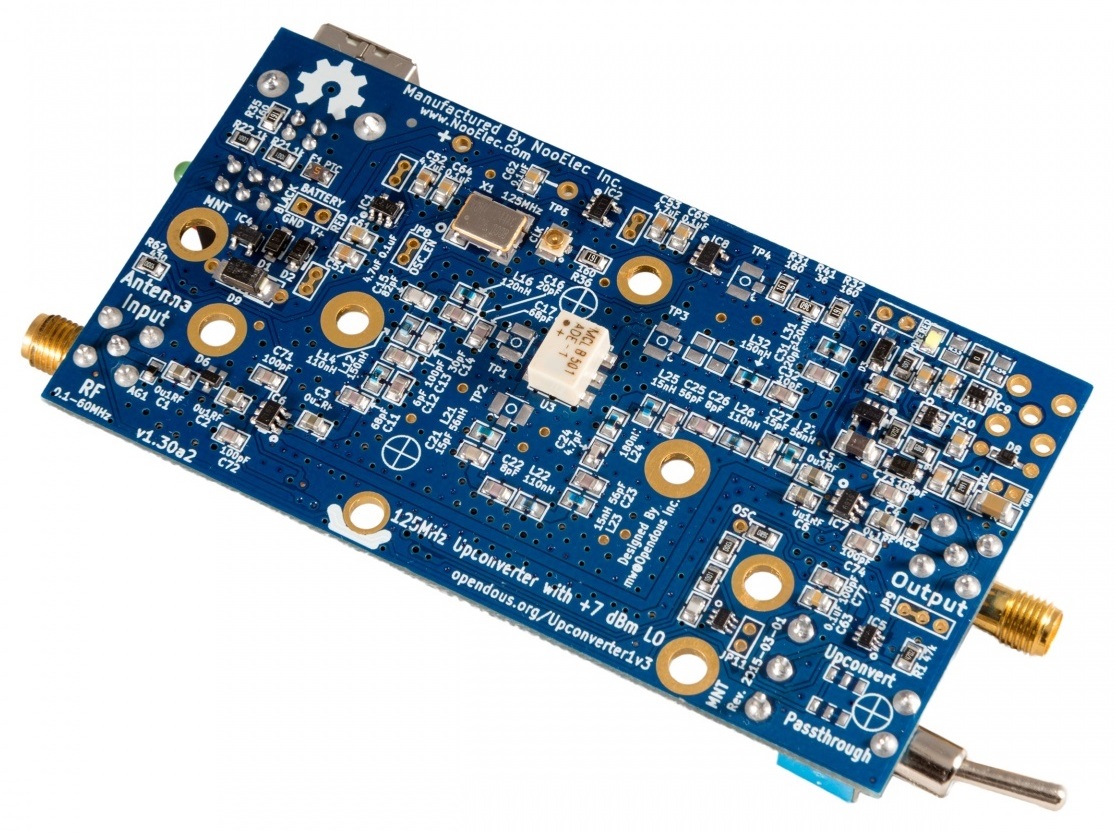

Ham It Up v1.3 - HF konvertor

Vysoce kvalitní RF (MF, HF) konvertor pro softwarově definovaná rádio zařízení jako je série NESDR a HackRF.

Funguje také jako panadaptér pro většinu rádií! Bude fungovat jak v režimu přenosu, tak přijímání, pokud je k dispozici na vašem SDR.

Rozsah frekvence mezi 100kHz-65MHz v převodovém režimu a 100kHz-6GHz v průchodovém režimu.

Nyní dopravujeme v1.3! Věříme, že toto je nejlepší dostupný SDR konvertor.

Zde vysvětlíme proč.

Hlavní změny v nové verzi:

• Navrženo, vyrobeno a sestaveno v USA a Kanadě!
• Vstup, výstup a LO filtry nastavené na výraznou citlivost a další různá vylepšení.
• Nový lineární napájecí regulátor s ultra nízkým šumem (LP5907), s šumem napětí pod 10 µVRMS!
• Bateriově napájený provoz s volitelnými funkcemi pro DXing! (snadno připojitelný držák AAA baterií se prodává samostatně nebo můžete použít vlastní řešení se snadno dostupným bateriově napájeným vstupem).

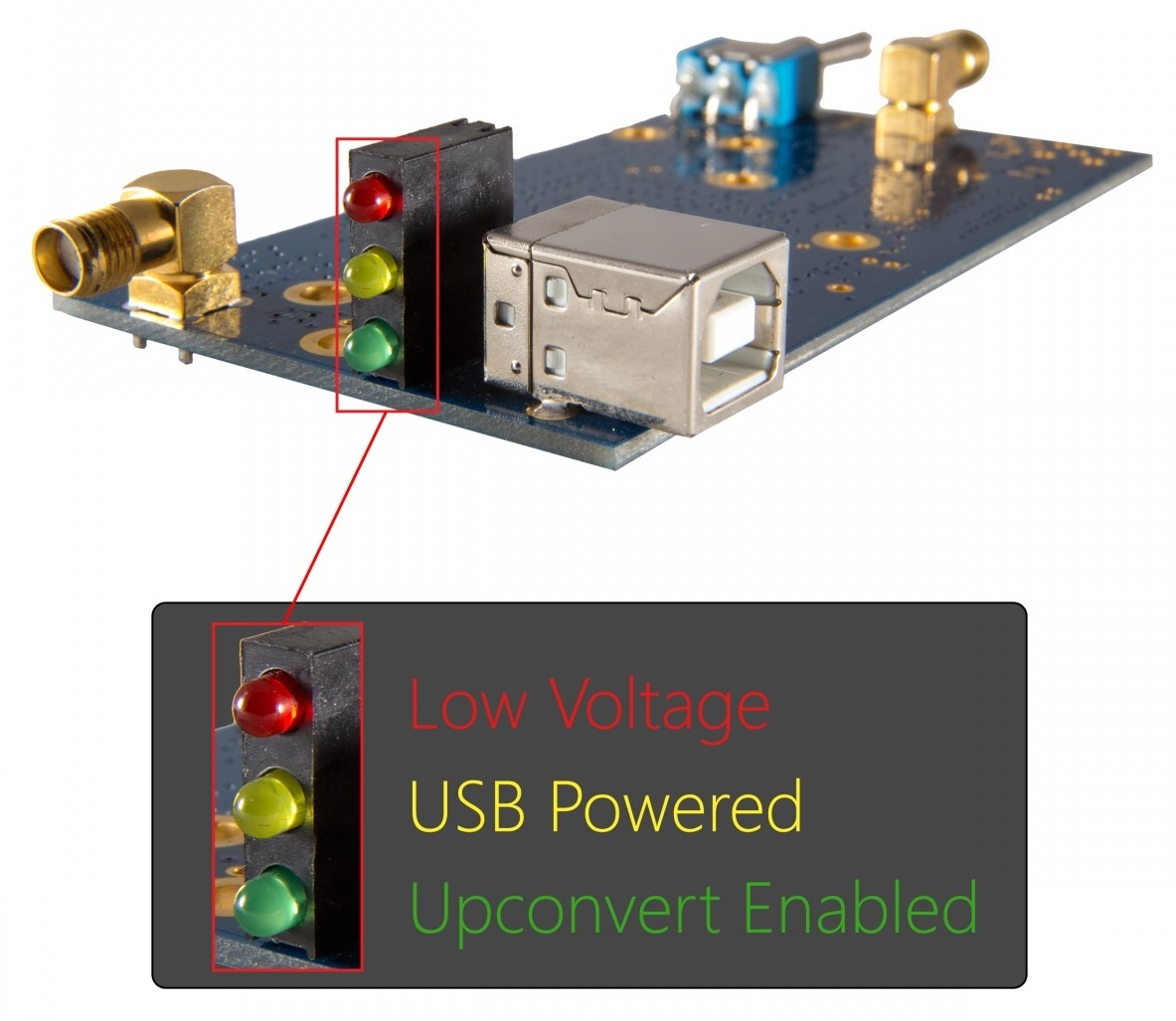

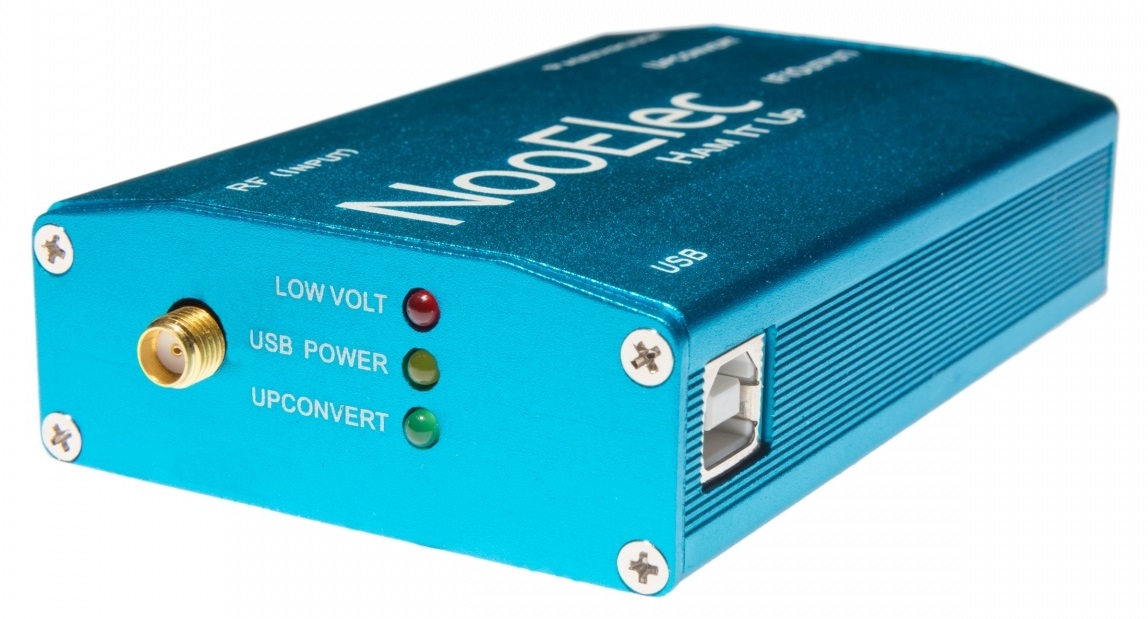

• Nové postranní LED indikátory jsou snadno viditelné s nebo bez pouzdra (zelená = převodový režim; žlutá = USB napájení; červená = nízké napětí).
• Zabudovaný plně sestavený širokopásmý RF zdroj šumu (Poznámka: SMA výstupní konektor není součástí balení, kvůli dodržování vládních nařízení, můžete si ho ale zakoupit samostatně).
• Zástrčka u.FL (známá také jako IPX a UMCC) je dostupná pro hodiny vybrané z externího zdroje hodin, mělo by se jednat o přesnější hodiny.
• Je zabudovaných 5 dalších u.FL zástrček pro zjednodušení testování, odstraňování problémů a ukázkové účely.
• Přídavné montážní otvory pro snadnější zakázkové instalace.
• Odolné pravoúhlé SMA konektory pro zlepšení prostorových tolerancí a pro zajištění fyzické kompatibility s našimi kvalitními hliníkovými pouzdry (pouzdra se prodávají samostatně).
• Na povrchu je přidělán oscilátor, který by měl eliminovat potenciální problémy s oscilátorem připojeným do zásuvky.

Standardní prvky:

• Vnitřní SMA jak pro vstup, tak i pro výstup pro širokou škálu možností připojení

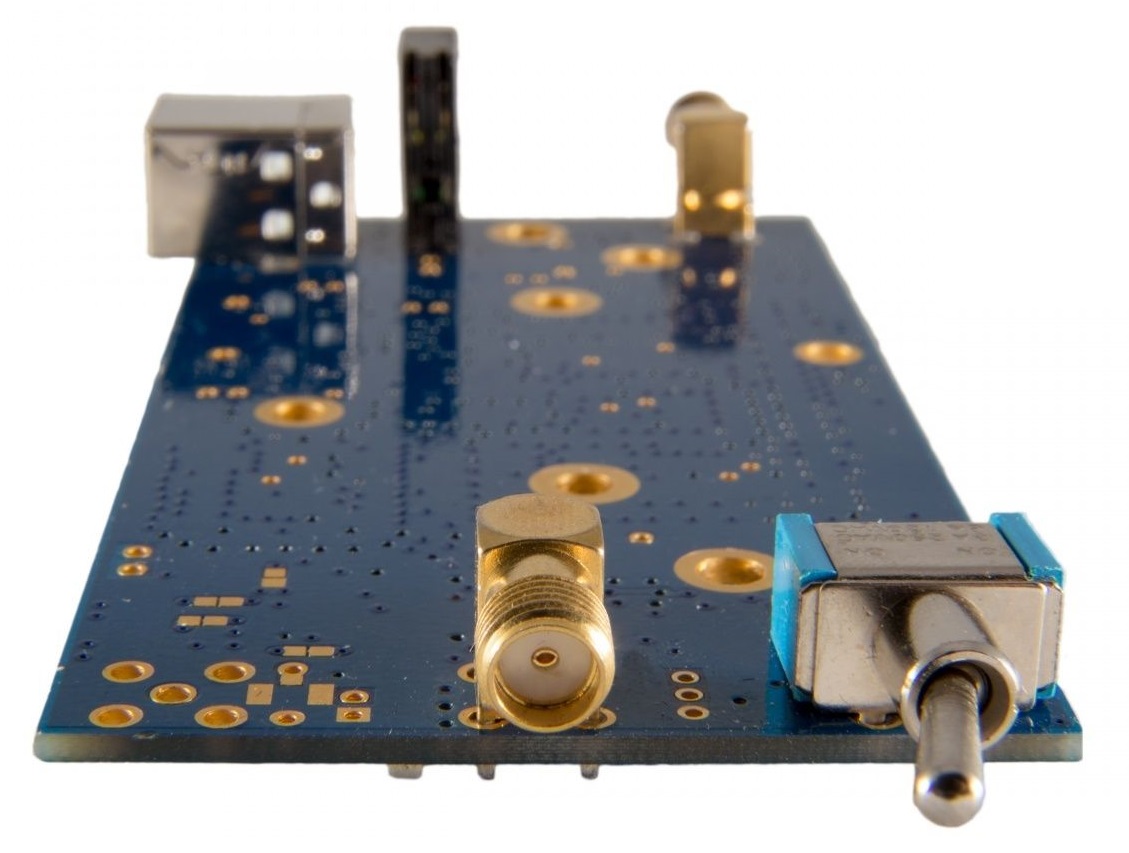

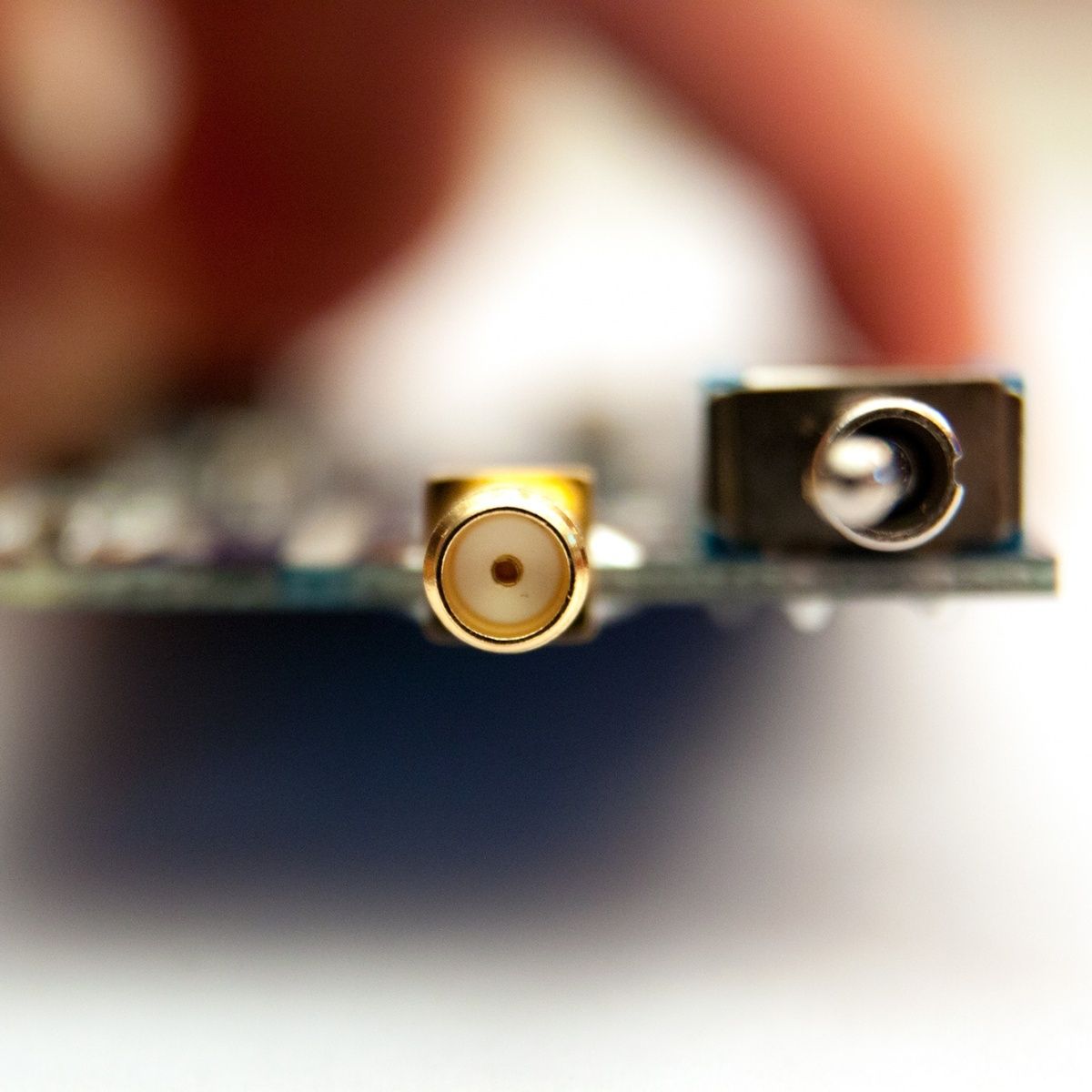

• Konektory SMA uložené za sebou. Mnohem snadnější připojení a manipulace než u konektorů SMA uložených vedle sebe.
• Ochrana antény na RF vstupu—v obvodu jak v aktivním, tak i v průchodovém režimu—k ochraně vašich Ham It Up a SDR před nebezpečnými ESD.
• Všechny důležité součástky jsou dodávány exkluzivně od našich severoamerických dodavatelů.
• V cestě signálu jsou použity pouze součástky s nízkým šumem.
• Ultra-vysoké-Q, nízké ESR induktory a kondenzátory používané pro všechny filtry
• Napájení z běžných odolných USB-B USB zásuvek poskytuje různé možnosti vstupního napájení
• Regulace RF zdroje napětí (LP5907)
• Pojistka PTC na USB vstupu napájení chrání váš Ham It Up konvertor před elektrickým zkratem

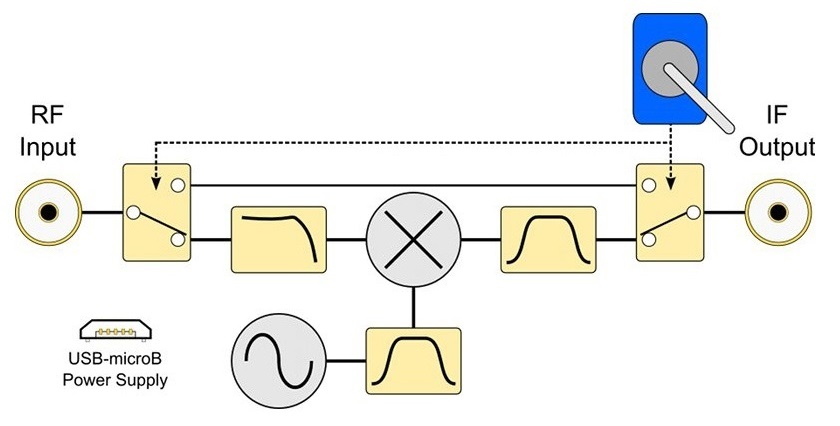

• Přepínač mezi režimy aktivní/průchodový--méně potíží díky malým, kvalitními kabelům a konektorům
• 125MHz oscilátor pro vylepšení citlivosti (pryč od rušných RF zón, jako je vysílání FM)
• Obsahuje stabilní <25ppm oscilátor
• LO není možné v průchodovém režimu
• Maximální vstupní úroveň +1dBm s LO na +7dBm

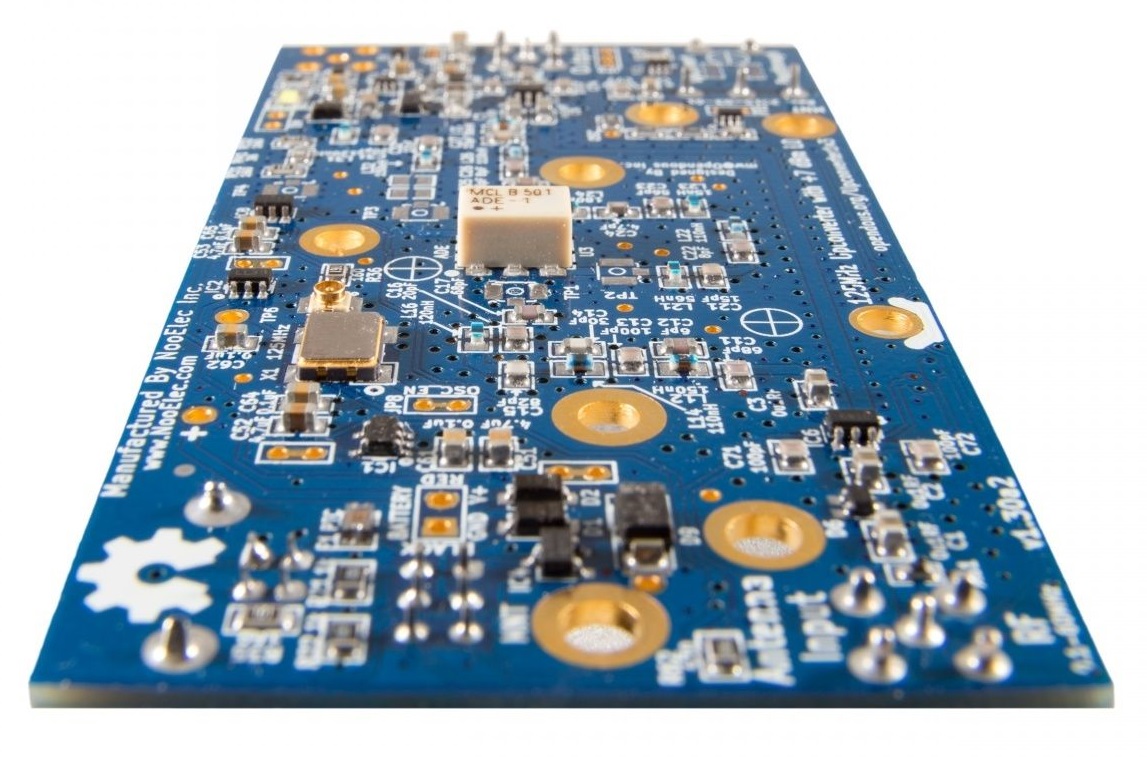

• Vysoce kvalitní dvouvrstvé PCB s ENIG dokončením
• Malé, lehké PCB (pouze 3.8" x 1.9")
• Je navržený tak, aby pasoval do standardních Hammondových pouzder
• 7 upevňujících otvorů pro standardní PC šrouby
• Navržené a vyrobené ve spolupráci s Opendous Inc., což je vynikající společnost na design otevřeného hardwaru.
• Část výtěžku z vašeho nákupu bude použita na podporu této a jiných open-hardware, open-source iniciativ.

BONUS !

Na desce plošných spojů zůstalo trochu místa, místo plýtvání jsme na ní zadarmo přidali obvod zdroje šumu! Dokonce jsme za vás usadili většinu součástek.

Za malý příplatek nabízíme také SMA konektor požadovaný k dokončení tohoto bonusového obvodu zdroje šumu. Detaily o zdrojích šumu jsou k dispozici v rámci projektové dokumentace.

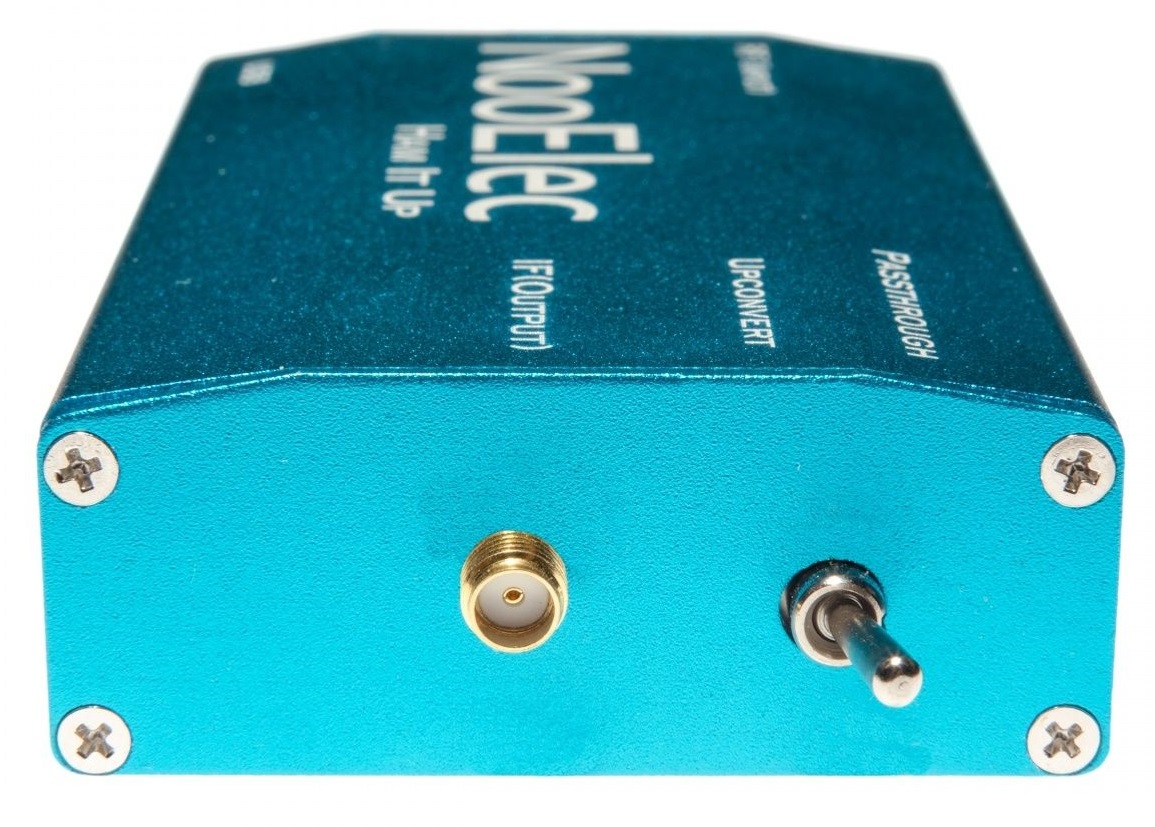

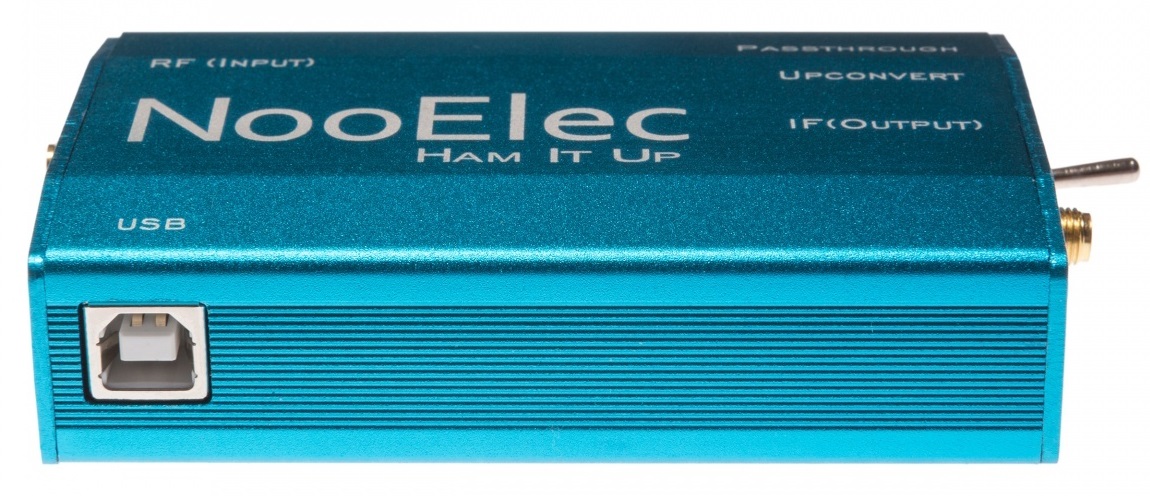

Velmi kvalitní hliníkové pouzdro je vyrobené na zakázku pro všechny v současnosti vyráběné verze Ham It Up konvertoru. Jedná se o vylepšenou verzi oproti neodstíněným pouzdrům, navíc za velmi výhodnou cenu.

Použití:

Před prvním použitím a pokaždé kdy použijete nové SDR doporučujeme provést ladící proceduru uvedenou zde.

Tato procedura není sice zásadně nutná, může vám ale pomoci se správným naladěním.

Základní provozní instrukce jsou uvedeny níže.

• Připojte anténu do RF vstupu
• Připojte SDR do IF výstupu
• Zajistěte, aby byl páčkový spínač ve správné pozici
• Zapojte USB zdroj napájení do USB-B USB konektoru
• Vyberte si váš oblíbený SDR software. Nalaďte na 125MHz + (+/- vyrovnání ladění z ladící procedury) + vaší oblíbenou frekvence a užívejte si!
