Třífázový solid state AC regulátor napětí 380V

Tyto variabilní regulátory střídavého napětí SCR se vyrábějí speciálně pro vibrační podavače, ventilátory, čerpadla a topná a osvětlovací zařízení. Všechny modely jsou vybaveny třífázovým AC vstupem a plně variabilním AC výstupem.

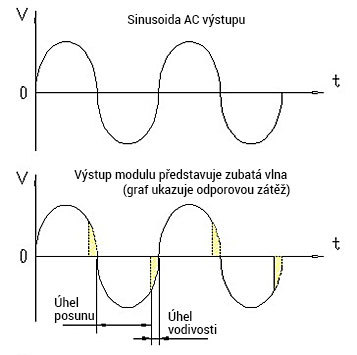

Regulátory SCR upravují výstupní napětí AC napájení, podobně jako u ovládání stropního ventilátoru nebo stmívače osvětlení. Tyto SCR regulátory lze vhodným způsobem použít u třífázových AC motorů, kterým upravují rychlost/otáčky. Mohou být použity také s odporovým zatížením, například pro osvětlení.

POZNÁMKA:

• Velmi důležité je uvědomit si, že tyto regulátory NEPRACUJÍ s motory s kapacitním rozběhem, což je běžný motor používaný v jednofázových aplikacích.
• Motory s kapacitním rozběhem nejsou určeny pro chod v různých rychlostech/otáčkách.
• Vizuálně mají tyto motory v horní části nebo na boční straně velký hrbol, ve kterém je umístěn kondenzátor motoru.
• Kondenzátor motoru brání jakýmkoliv pokusům o zpomalení.

Ztlumení jasu úsporných žárovek, LED světel a jiných zařízení obsahujících elektroniku není možné!

Motory, u kterých je regulována rychlost/otáčky pomocí těchto SCR regulátorů, jsou motory s trvale připojeným rozběhovým kondenzátorem (PSC), trvalou dělenou fází (PSP), stíněným pólem a univerzální motory. Jedná se o všechny třífázové typy motorů, u kterých lze regulovat rychlost/otáčky pomocí SCR regulátorů – tyto aplikace však mohou mít určitá omezení. Pomocí našich SCR regulátorů lze regulovat většinu motorů drobných domácích spotřebičů a ručních elektrických nástrojů.

SCR regulátor neposkytuje široké rozmezí pro regulaci rychlosti/otáček – regulace se bude pravděpodobně nacházet v horní polovině rozsahu nastavení. Pro pohyb motoru před zpomalením je potřeba zesílit výkon SCR regulátoru.

Vlastnosti:

• Řada LSA Loncont modulů regulátoru fázového posunu kombinuje obvod aktivace posuvu, jednosměrný nebo dvoucestný tyristor, RC odporový absorpční obvod a napájecí obvod.
• Automatické nebo ruční nastavení slouží pro nastavení napětí na zátěži a výstupního výkonu.
• 0-5Vdc, 0-10Vdc, 4-20mA a další plně kompatibilní režimy automatického ovládání; lze použít i ruční ovládání; výstupní napětí je lineárně nastavitelné od 0V do max. hodnoty.
• Vestavěný výkonový transformátor – jednoduché zapojení, jednoduché použití a nákladově efektivní.
• Modul využívá SMT technologii a DCB keramickou desku – stabilní výkon a vysoká spolehlivost, vhodné použít s reaktivní nebo odporovou zátěží.
• Modul nabízí LED indikaci napájení a LED indikace regulace výstupu.
• Celková izolace mezi jednotlivými vstupy a hlavním obvodem; napěťová odolnost izolačního materiálu je větší než 2 000 Vac.
• Půlvlna je nejčastěji používána v aplikacích při míchání materiálu, jako je cement, glutamát monosodný, krmivo. Možnost ovládat sílu vibrací vibračního stroje.
• Modul má funkci pomalého startu při zapnutí, která snižuje instantní proud zátěže při zapnutí.
• Ochrana modulu a zvýšení životnosti zátěže.

Otevřená smyčka: výstupní napětí je určováno ovládacím signálem, ale současně změnou externích faktorů, jako jsou fluktuace síťového napětí, typ zátěže a změna výkonu zátěže atd. Pokud je výstupní napětí určeno pouze daným ovládacím signálem, a nikoliv externími faktory, je nutné použít obvod záporné zpětné obvody.

Výrobky s otevřenou smyčkou jsou dobře použitelné pro většinu průmyslových aplikací jako např. přesná kontrola teploty, lze použít jako kombinace nástroje kontroly teploty + modul otevřené smyčky s kontrolou tlaku.

Výhody uzavřené smyčky (negativní zpětná vazba): výstupní napěťový regulátor v případě fluktuace síťového napětí nebo změn zátěže umožňuje modul zachovat konstantní výstup. Doporučeno pro zajištění stability výstupního napětí.

 Technické údaje:

• Vstupní napětí: 380VAC
• Výstupní napětí: 0-220Vac
• Zátěžový proud: 15-200A

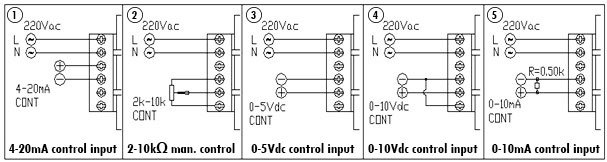

• Ovládací režimy: 4-20mA, 0-5Vdc, 0-10Vdc, 1-5Vdc, 0-10mA, 10K potenciometr
• Dielektrická pevnost: 2000VAC 50 / 60Hz po dobu 1 minuty
• Izolační odpor: 500 MΩ min při 500 VDC
• Vnější rozměry: 105x75x34.5mm
• Terminály: Šroub
• Provozní teplota: -25 až 75°C
• Výrobce: Loncont Čína
• Manuál k AC třífázovému regulátoru řady LSA


Kdy je vhodné tento regulátor použít:

1. Tento regulátor není vhodný pro úsporu energie a LED osvětlení, televizory, počítače, hudební přehrávače nebo jiné přístroje, které obsahují impulzní napájecí zdroje a/nebo usměrňovače nebo jiné elektronické součástky. Tento regulátor není vhodný pro asynchronní motory s motorovým (startovacím) kondenzátorem
2. Běžné žárovky, ohřívače, ventilátory, ventilační systémy, jednofázové motory, páječky apod.

Jak vybrat správný regulátor:

U čistých odporových zátěží násobte provozní proud třemi.

• Příklad: (2,2kW/220V) * 3 = 30, takže nejvhodnější model bude 40A - LSA-H3P40YB

U indukčních zátěží (motory) násobte provozní proud pěti.

• Příklad: (5kW/3800V) * 5 = 65, takže nejvhodnější model bude 70A - LSA-H3P70YB

Chlazení:

Aby se modely s výkonem 40A, 50A, 70A a 90A nepřehřívaly a pracovaly správně, je nutné použít chladič.

Čísla modelů s H na konci jsoudodávány včetně chladiče.

Modely s jmenovitými hodnotami 120A, 150A, 200A a 300A vyžadují aktivní chlazení.

Čísla modelů s H+F obsahují chladič a ventilátor.

POZNÁMKA:

• Nepoužívejte modely s hodnotou vyšší než 25A, aniž by byly chlazeny !!!

Obsah balení:

• 1x LSA-TH3PxxY jednofázový AC regulátor 380V

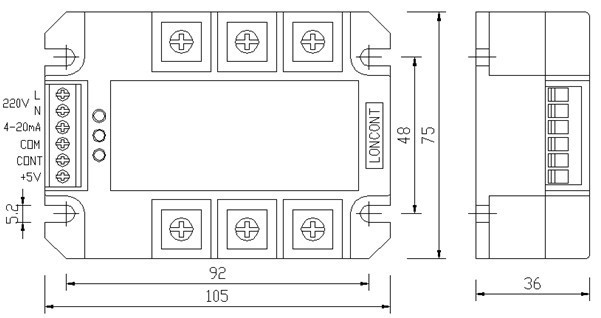

Rozměry: LSA řada:
