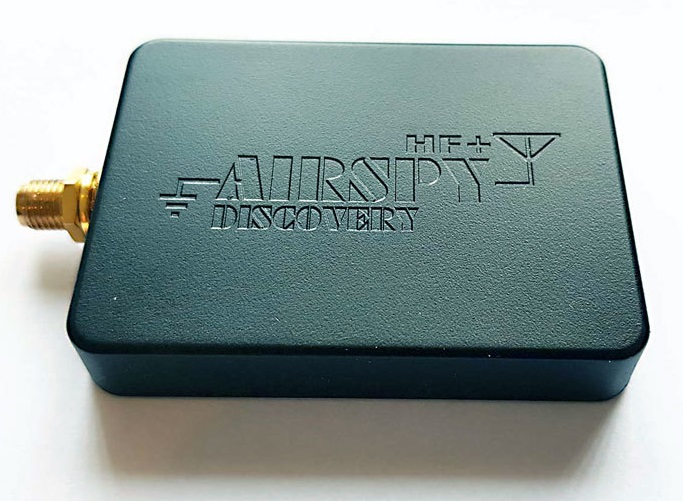

Airspy HF+ Discovery
Airspy HF+ Discovery nastavuje nový standard ve výkonnosti příjmu, je vybaven extra předvolbami pro všechna podporovaná pásma. Obsahuje také nové DSP jádro, které optimalizuje distribuci získaných dat a parametry filtrování v reálném čase a lépe redukuje šum.
Struktura signálu obsahuje konvertory dat s velmi vysokým dynamickým rozsahem společně s velmi výkonnými pasivními směšovači s vynikající strukturou vícefázového harmonického odmítnutí. Obsahuje předvolby pro vyhledávání pásem, které eliminují nechtěné rušení a zachovávají dynamický rozsah přijímače.
Díky své extrémně silné schopnosti zpracování signálu a neskutečně nízké hladině šumu je HF+ Discovery ideálním společníkem pro veškerý příjem, který vyžaduje vysoký výkon.
Jak architektura, tak i úroveň integrace dosahované v tomto designu nám umožňují poskytovat vynikající příjem za velmi dostupnou cenu. Podporuje všechen hlavní SDR software.
Prohlédněte si stránku stahování.

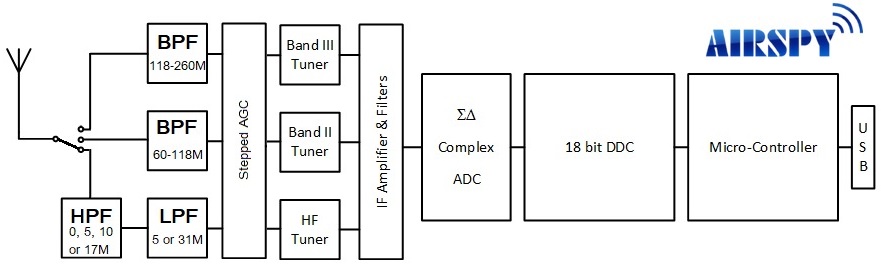

Vylepšená architektura:
Bezkonkurenční zpracování redukce šumu
Strávili jsme hodně času snahou o porozumění RF šumu, jeho struktuře a tomu, jak interaguje s legitimními signály. Dnes proto máme jeden z nejvíce flexibilních a akusticky nejpříjemnějších algoritmů redukce šumu na trhu. Rozsah použití sahá od odstranění syčení při kvalitní reprodukci zvuku u signálů vysílání FM, až po zesílení slabých SSB signálů s nízkou úrovní šumu. Náš algoritmus nesnižuje výšky, aby vám poskytl falešný dojem hlasitosti, přesto nemá typické vysoko tónové artefakty, které jsou problémem u oblíbených algoritmů redukce šumu, jako je LMS a spektrální odečítání.
Zde je velmi slabý SSB signál ve 40m pásmu, s nebo bez naší digitální redukce šumu. Vyzkoušejte si to sami!
https://airspy.com/downloads/dnr_ssb.mp3
Další nahrávka v 80m pásmu během vrstvení:
https://airspy.com/downloads/Csete_80m_20171118_231457Z_3765000Hz_AF.mp3

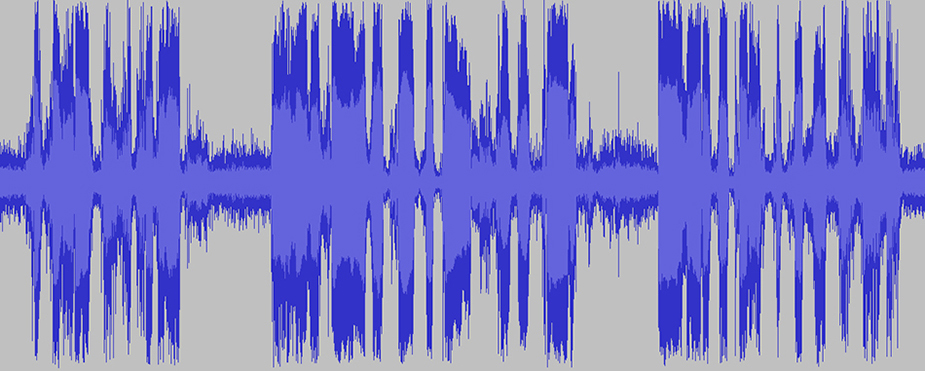

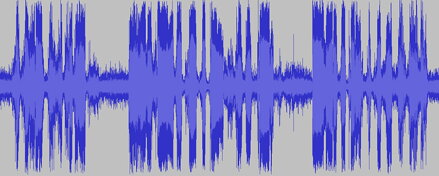

Zvukový signál bez zpracování:

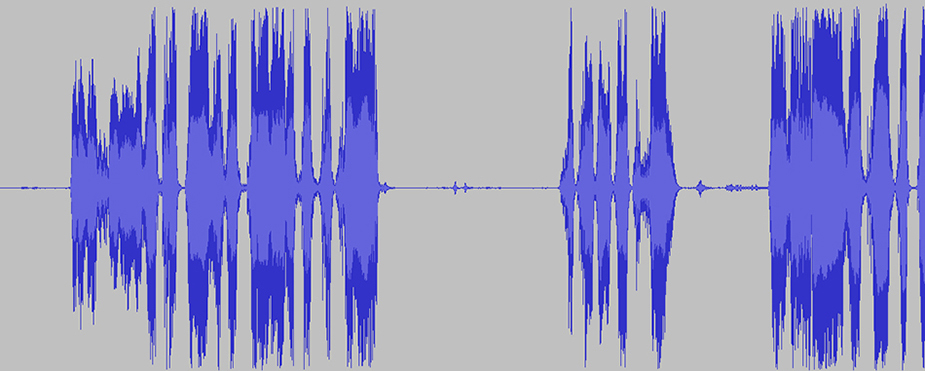

Zvukový signál se zpracováním naší digitální redukcí šumu:
Nejmodernější streamovací technologie Art SDR!
Do našeho softwaru SpyServer jsme soustředili špičkové DSP a síťové technologie, abychom umožnili více uživatelům streamovat velmi kvalitní IQ data ze stejného přijímače současně. Nedělali jsme žádné kompromisy týkající se kvality, jako se to obvykle děje ve webových SDR rozhraních.
Získáte skutečná data IQ, která můžete zpracovat pomocí svých pluginů, a extrahovat z nich veškeré informace. Software serveru je značně rozšiřitelný a může běžet na počítačích tak malých, jako je Orange Pi Zero, tak i na špičkových 64bitových serverech s více jádry/cpus, včetně oblíbené řady Raspberry Pi.

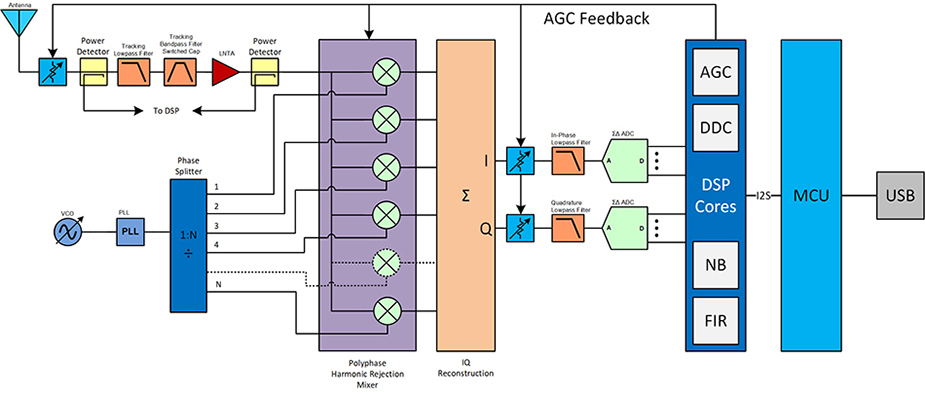

Nová architektura rušení:
HF Tuner:
Airspy HF+ Discovery dosahuje vynikajícího HF výkonu pomocí předvolbového filtru s nízkými ztrátami, vysoké linearity LNA, vysoce lineárně laditelného RF filtru, směšovače vícefázového harmonického odmítnutí (HR), který odmítá až 21 harmonických a vícestupňových analogových a digitálních IF filtrování. 6dB stupňový AGC příjem je plně řízen softwarem běžícím v DSP, který optimalizuje rozdělení příjmu v reálném čase pro optimální citlivost a linearitu. Harmonické odmítnutí je zásadním problémem u širokopásmových HF přijímačů z důvodu velké šířky pásma vstupního signálu. Výstup IF filtru je poté digitalizován Sigma Delta IF ADC s vysokým dynamickým rozsahem pro další zpracování signálu v digitální doméně.
VHF Tunery:
Vynikajícího výkonu FM lze také dosáhnout použitím optimalizovaných cest signálu složených z pásmových filtrů, vysoce lineárních LNA se stupňovitým AGC, směšovače vícefázového harmonického odmítnutí a IF filtrů optimalizovaných pro vysílací pásma FM.
Příjem zesilovače je přepínatelný v krocích po 3 dB a je plně řízen pomocí AGC běžícím v DSP. RF signál je konvertován na základní pásmo pomocí pasivního směšovače s vysokou linearitou se strukturou vícefázového harmonického odmítání. Signál s nízkým IF je poté převeden do digitální domény stejným IF ADC, jaký je používán v HF řetězci. Rozšířené pokrytí VHF až do 260 MHz zajišťuje druhý tuner Band-III, v tomto případě ale dochází ke snížení výkonu.
IF Sampling:
Konvertor analogového na digitální signál IF (ADC) je topologií vícebitového tvarování šumu 4. řádu; vyznačuje se velmi vysokým dynamickým rozsahem a linearitou. Vzorkovací frekvence IF-ADC je určena řídicím algoritmem běžícím v zabudovaném DSP. Tato pokročilá technologie upravuje vzorkovací frekvenci v závislosti na frekvenci ladění s cílem vyhnout se poruchám a výběžkům generovaným přepínáním částí diskrétního času IF-ADC.
Digitální downconvertor:
Jakmile je signál IF digitalizován, dojde k frekvenčnímu přeložení I/Q proudu s vysokou vzorkovací frekvencí a k jeho zpracování kaskádovým fázemi decimace CIC a FIR. Po každé fázi se vzorkovací frekvence sníží a rozlišení se zvýší. Konečný signál na výstupu má rozlišení 18 bitů a výkon při odmítnutí aliasu 108 dB. Data jsou poté upravena na 16 bitů a odeslána do mikro ovladače pro streamování přes USB.
Architektonické výhody:
Hlavní výhody oproti starším technologiím od super-heterodynů, až po dnes běžné přímé vzorkování, spočívají v tom, že celý řetězec přijímání je dobře chráněn před pásmovými blokátory, zatímco nadále uvolňuje omezení filtrování RF, což je jednoduché a cenově výhodné. Přirozeným filtrováním sigma-delta ADC v kombinaci s vynikající linearitou a citlivostí analogového řetězce dosahuje nebývalé úrovně výkonu a integrace.

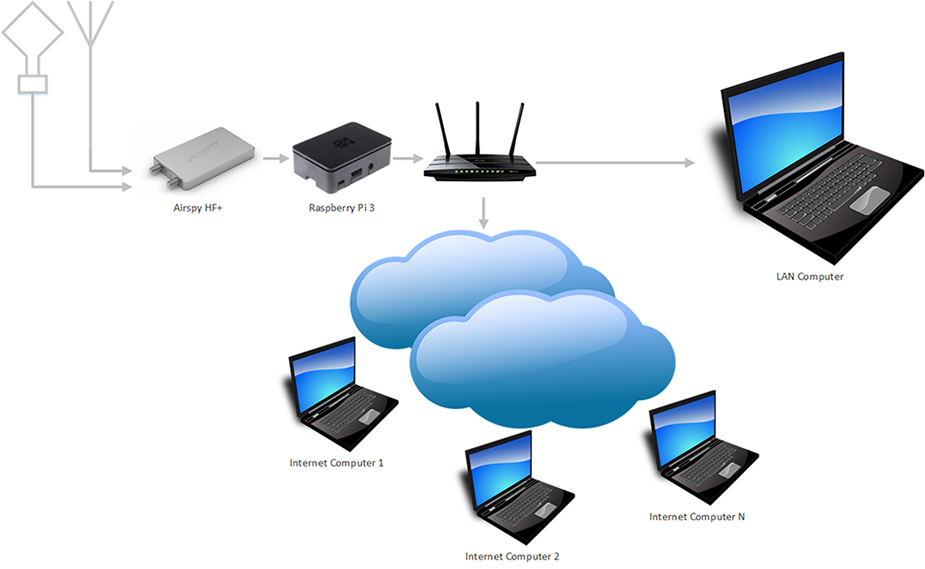

Používejte ho na síti!
Díky novému softwaru SPY Server můžete přes internet nebo skrz vaši místní síť připojit k HF + Discovery tolik SDR aplikací, kolik potřebujete, a to s téměř nulovým zpožděním.
Toto nastavení v podstatě přináší veškerou flexibilitu webových SDR a přitom těží z plné síly desktopových aplikací. Data IQ jsou zpracovávána na serveru se špičkovým DSP a po síti je odesílána pouze požadovaná část spektra. Odesílán je skutečný IQ signál, nikoli komprimovaný zvuk. To znamená, že ke zpracování IF můžete použít všechny vaše oblíbené pluginy, eliminovat šum a provádět těžké zvedání signálů, jak jste zvyklí s místně připojenými SDR. Naší tradicí je vytváření víceúčelových nástrojů, takže jsme zajistili, aby SPY Server běžel na 32/64bitových Windows a Linux, na procesorech Intel a ARM bez jakýchkoli kompromisů. Součástí jsou také desky Raspberry Pi 3 a Odroid za nízké ceny.
Technické specifikace:
- HF pokrytí mezi 0,5 kHz a 31 MHz
- VHF pokrytí mezi 60 a 260 MHz
- -140,0 dBm (0,02 µV / 50 ohmů při 15 MHz) MDS Typ. při 500 Hz šířce pásma v HF
- -141,5 dBm MDS Typ. při 500 Hz šířce pásma v FM pásmu vysílání (64–118 MHz)
- -141,0 dBm MDS Typ. při 500 Hz šířce pásma v VHF pásmu letu (118–260 MHz)
- +15 dBm IIP3 na HF při maximálním zisku
- +13 dBm IIP3 na VHF při maximálním zisku
- 110 dB dynamický rozsah blokování (BDR) v HF
- 95 dB dynamický rozsah blokování (BDR) ve VHF
- 150+ dB kombinovaná selektivita (hardware + software)
- 120 dB odmítnutí obrazu (software)
- Vícefázové sledovací filtry pro potlačení rušení na krátkou vzdálenost
- Nové velmi výkonné předvolby pro HF se 4 filtry (okraje na ~DC, 5, 10, 17 a 31 MHz)
- Nové velmi výkonné předvolby pro VHF (vzdušné, HAM, komerční a vojenské VHF)
- Nové velmi výkonné předvolby pro pásmo FM (Japonsko, USA, EU, OIRT)
- Alias až do 660 kHz a výstup bez obrazu pro 768 ksps IQ
- 18bitový zabudovaný digitální downconvertor (DDC)
- 22bitové rozlišení při 3kHz kanálu s použitím špičkového DDC (SDR# a SDR-konsole)
- +10 dBm maximální RF vstup
- 0,5 ppm velmi přesné hodiny s nízkým fázovým šumem
- 1 PPB schopnost nastavení frekvence
- Velmi nízký fázový šum PLL (-110 dBc/Hz @ 1 kHz oddělení @ 100 MHz)
- Nejlepší redukce šumu na trhu za použití špičkových algoritmů
- 2 x vysoce dynamický rozsah Sigma Delta ADCs @ až po 36 MSPS
- Jeden RF vstup pro pokrytí všech pásem s vysoce lineárním přepínáním
- Vylepšený vstupního přizpůsobení téměř až na DC
- Inteligentní AGC s optimalizací distribuce příjmu v reálném čase pro nejlepší SNR za všech okolností
- Nevyžaduje žádné ovladače! 100% připravený k okamžitému použití na Windows Vista, Seven, 8, 8.1 a 10
- Průmyslová provozní teplota: -45 °C až 85 °C
Typické použití:
- Vysoce výkonné síťové HF/VHF rádio
- Ham rádio (HF + 2 m)
- Krátkovlnný poslech (SWL)
- AM DX
- FM DX
- VHF-L TV DX
- Vzdálený telemetrický rádiový přijímač
- IoT s nízkými pásmy
Podporovaný software:
- Zlatý standard SDR#
- Další vynikající SDR soupravy, SDR-Console
- SDR nože švýcarské armády pro Linux a Mac, GQRX
- Síťový server pro použití s SdrDx pro Mac, AirspyHF+ Mac ServerGQRX
- Veškerý na ExtIO založený software (HDSDR, Studio1, atd.) přes ExtIO by Hayati Ayguen
- Veškerý na ExtIO založený software (HDSDR, Studio1, atd.) přes ExtIO by Andrea Montefusco
- Projděte si kompletní seznam nástrojů na naší stránce stahování
Podporované operační systémy:
- Windows Vista, 7, 8, 8.1 a 10
- Linux
- *BSD
- OSX
Podporovaný hardware:
- PC kompatibilní s Intel
- Raspberry Pi 2 a 3
- Odroid C1, C2 a XU4
- Mnoho jiných jednodeskových počítačů (SBC)
Minimální hardwarové požadavky:
- 1 GHz Pentium nebo ARM
- RAM 1 GB (aby fungoval váš OS, HF+ potřebuje sotva 1 MB paměti)
- Vysokorychlostní USB 2.0 ovladač
Ovladač s plně otevřeným zdrojovým kódem:
Ovladač s otevřeným zdrojovým kódem a multiplatformním uživatelským režimem libairspyhf na github
