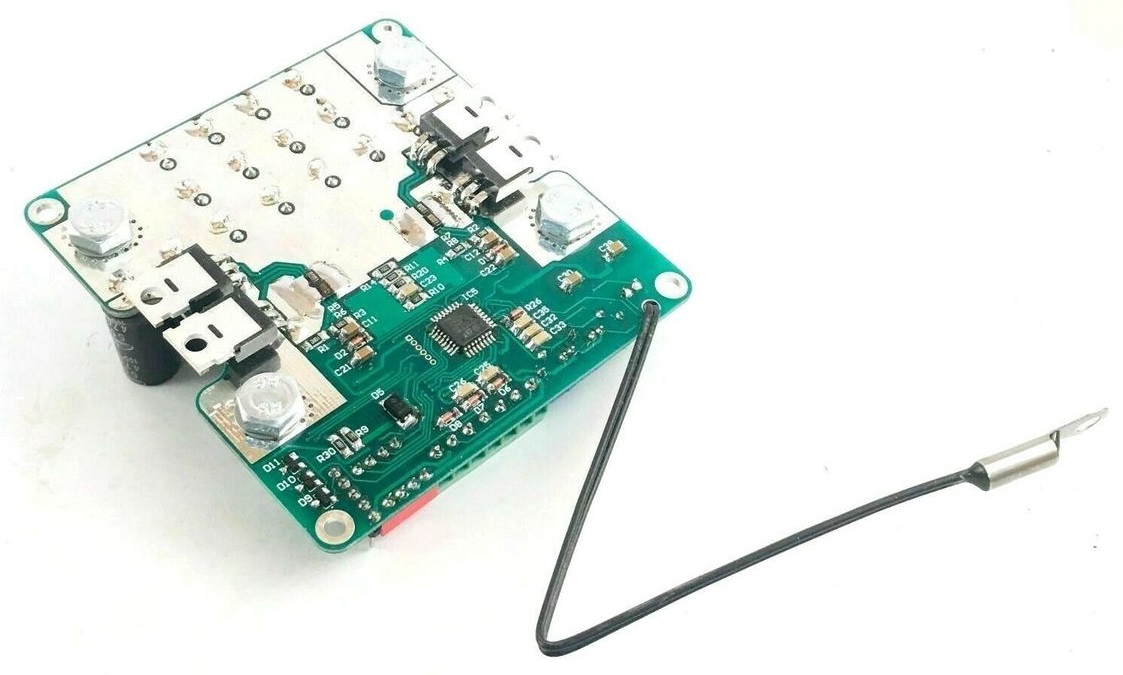

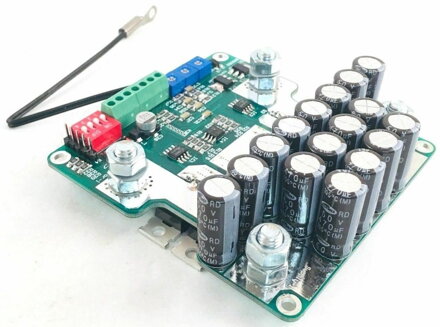

Obousměrný PWM regulátor otáček pro DC motory s proudovým omezením 50A 10V-50V
Kompaktní a jednoduše použitelný PWM ovladač rychlosti s plným mostem s funkcí vpřed/vzad pro jakýkoliv kartáčový motor.
K použití u vozíků, přívěsů, elektrických kol, motokár nebo při jiných průmyslových aplikacích.

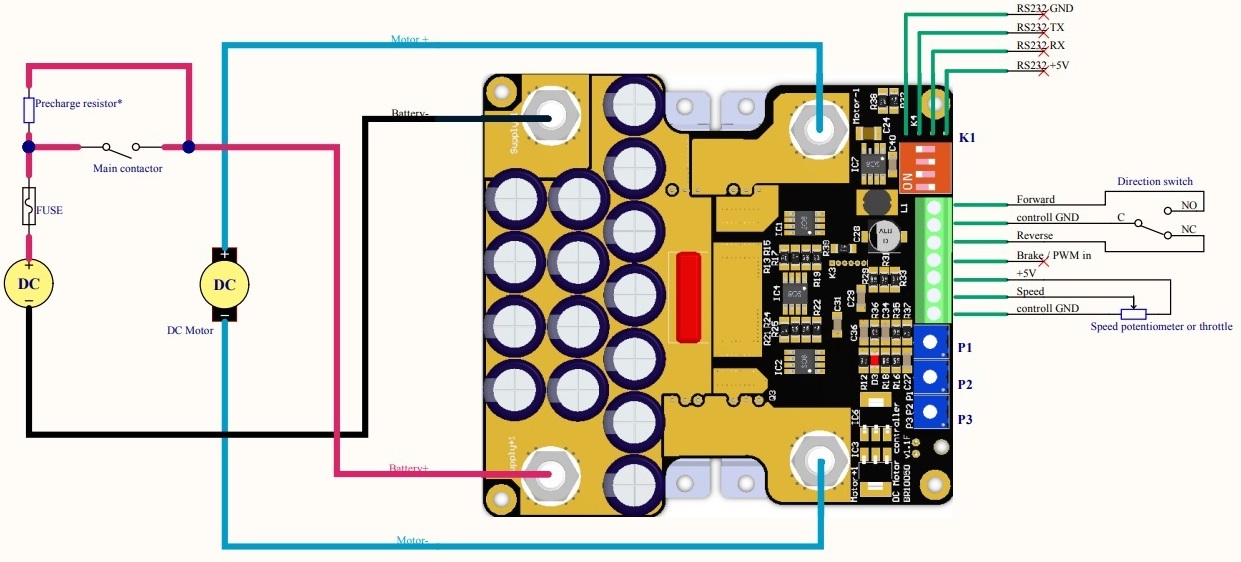

Stačí připojit baterii a váš motor k M6 svorkám, nastavit maximální proud pomocí malého modrého trimovacího potenciometru nacházejícího se na desce a jste hotovi. Nastavení rychlosti pomocí potenciometru, nastavení směru vpřed/vzad pomocí přepínače, možné použití i vlastního signálového přepínače.
Výhody oproti jiným PWM regulátorům motorů:
- Obsahuje 4 nízkoodporové 3mOhm výkonné MOSFETy. Díky tomu kontinuální proud 50A odpovídá skutečnému kontinuálnímu proudu 50A.
- Krátkodobý špičkový proud 100A. Kontinuální zátěž 50A.
- Proudové omezení lze nastavit v rozmezí 0–50A. Tato funkce je důležitá pro motorové ovladače, protože pojistka je příliš pomalá, aby mohla ovladač ochránit v případě špičkové zátěže či přepínání směru. Při spuštění motoru je startovací proud 2x až 5x vyšší než jmenovitý proud. Při změně směru může být proud 10x až 15x větší než běžný proud. Tento ovladač dokáže tyto rychlé změny omezovat.
- Špičkový proud 90A 5 vteřin, 75A 15 vteřin, 60A 1 minuta. Následně ovladač automaticky sníží proud, aby nepřesahoval 50A, a vyresetuje regulaci špičkových zátěží pro budoucí špičkovou zátěž. (Užitečné pro motokáry nebo jiná vozidla.)
- Topologie plného mostu umožňuje změnit směr rotace elektronicky.

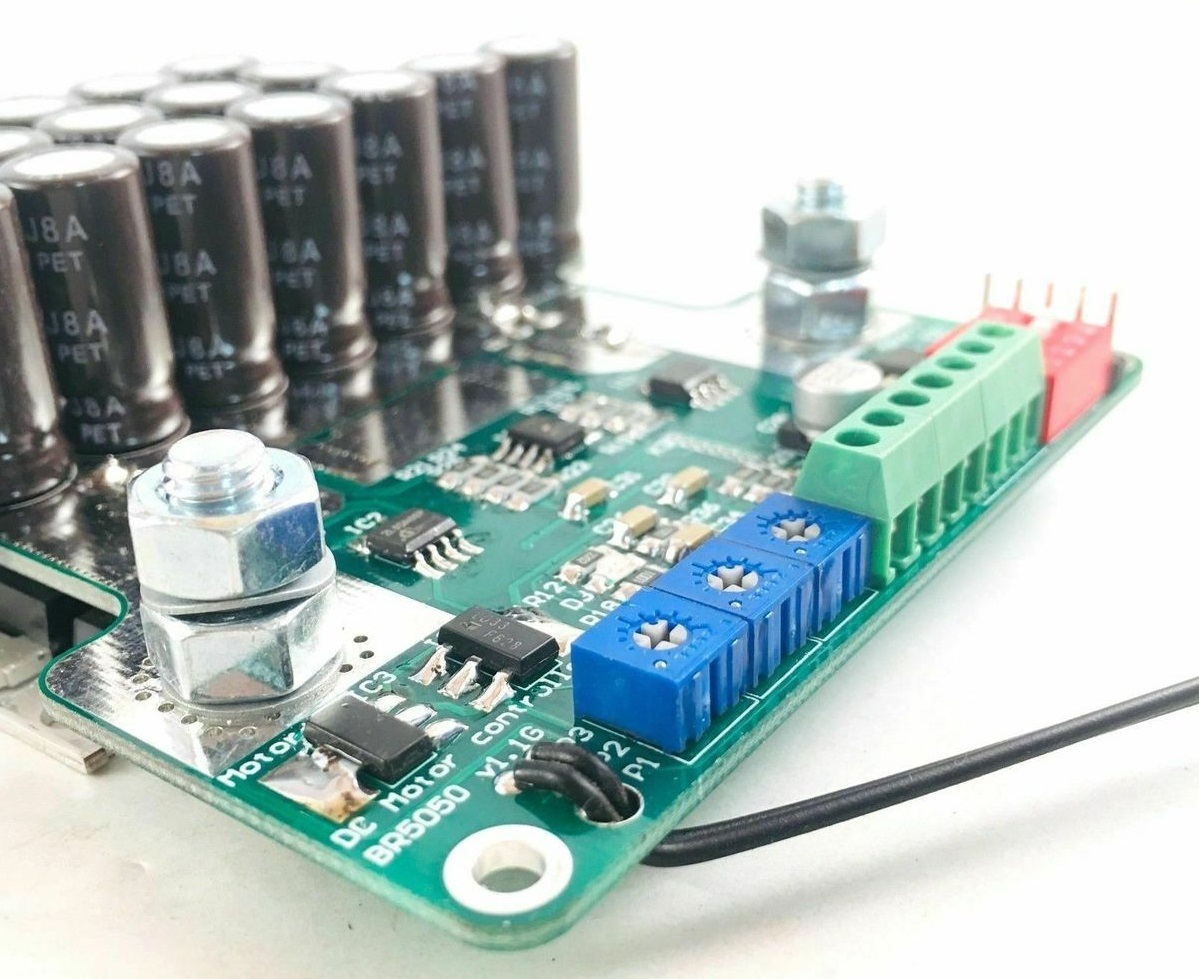

- 16 kusů velkých 470uF kapacitorů.
- Díky vysokoproudým šroubům M6 můžete použít silné vysokoproudové svorkové kroužky pro profesionální vysokoproudé zapojení.
- 20kHz spínací frekvence.
- Střída: 0–95 %

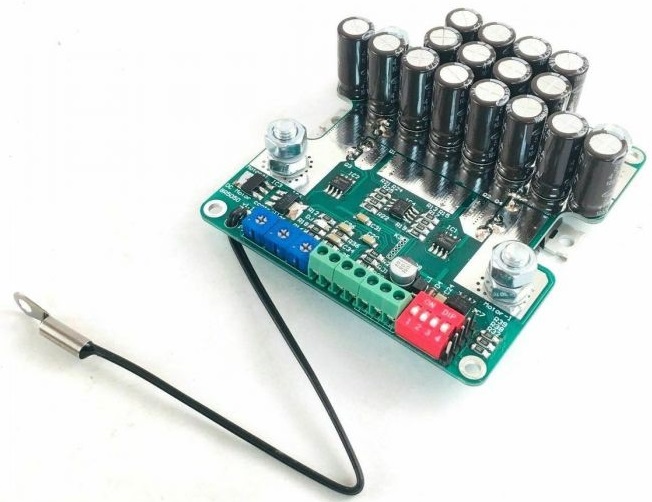

4 programovatelné ovládací režimy s červeným přepínačem:
- 0–5V analogový vstup + směrový přepínač
- Režim analogového joysticku (potenciometer zvyšuje nebo snižuje rychlost vpřed, nebo vzad)
- PWM vstup + směrový signál (například PWM signál z ARM, PIC, Arduino nebo PLC)
- RC přijímač PWM signál.
- Pro ovládání rychlosti není nutné používat potenciometr. Lze použít PLC výstup nebo jakýkoliv jiný ovládací signál nebo PWM signál pro ovládání rychlosti a směru.
- Nastavitelné omezení akcelerace v rozsahu 0–20sec je vhodné pro motokáry nebo jiná vozidla, pokud si přejete akceleraci omezovat.
- Univerzální zdroj napětí mezi 10–50V DC.
- Ochrana proti přehřátí: 70°C/158°F
Specifikace:
- Model: BR5050
- Napájení: 10V-50V DC
- Pracovní proud: 50A
- Maximální proud: 90A@5sec 75A@15sec 60A@1min
- Minimální pracovní cyklus: 0%
- Maximální pracovní cyklus: 97 – 100%
- PWM Frekvence: 20khz
- Ochrana: spínací frekvence, ochrana proti přehřátí (75 °C), ochrana proti nadproudu, ochrana proti zkratu na výstupu
- Rozměry: 90x95x33mm
- Hmotnost: 180g

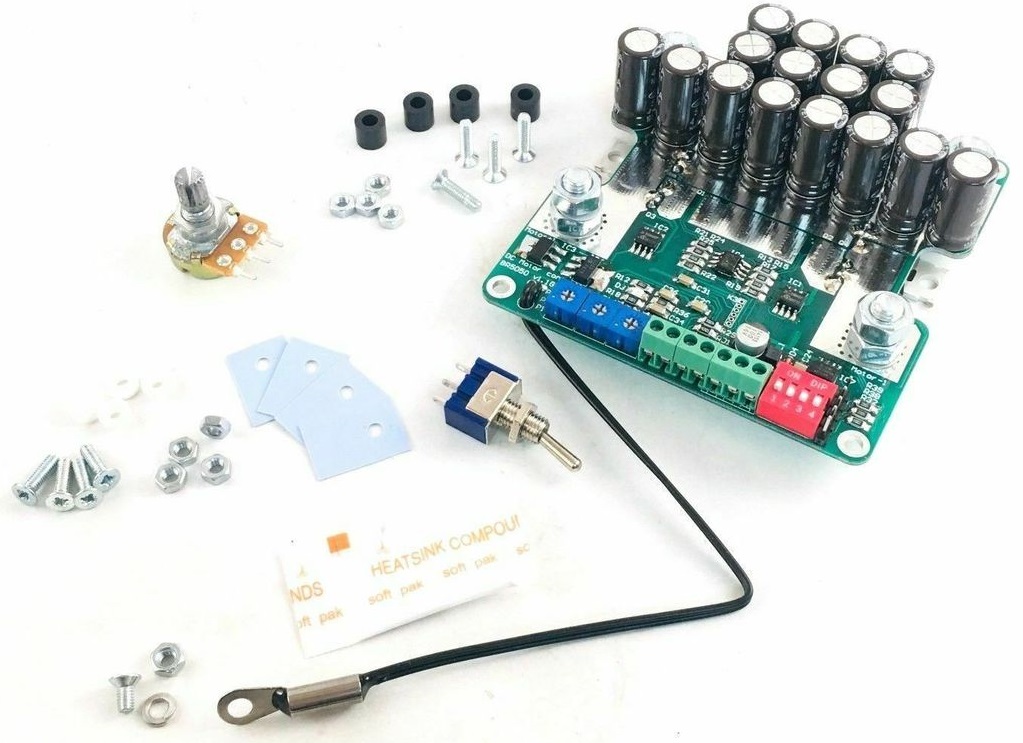

POZOR: Není stavebnice!
Jak lze pomocí tohoto ovladače kontrolovat rychlost motoru?
- Pomocí potenciometru lze jemně nastavit proud, který může motor maximálně využít.
- Příklad: pokud máte 500W 24V DC motor, nominální proud vašeho motoru je tedy 20A. Následně lze nastavit proudové omezení na 25–30A.
- Díky tomu jsou váš motor a PWM ovladač zcela ochráněny proti vyhoření nebo přetížení. Ovladač zároveň obsahuje ochranu proti přehřátí – měří teplotu na chladiči. Pokud tato přesáhne maximum, ovladač se vypne.
- Rychlost motoru lze jednoduše ovládat v rozmezí 0–95 % pomocí potenciometru, který se připojuje ke svorkám pro připojení potenciometru. Délka kabelu potenciometru není omezena.
