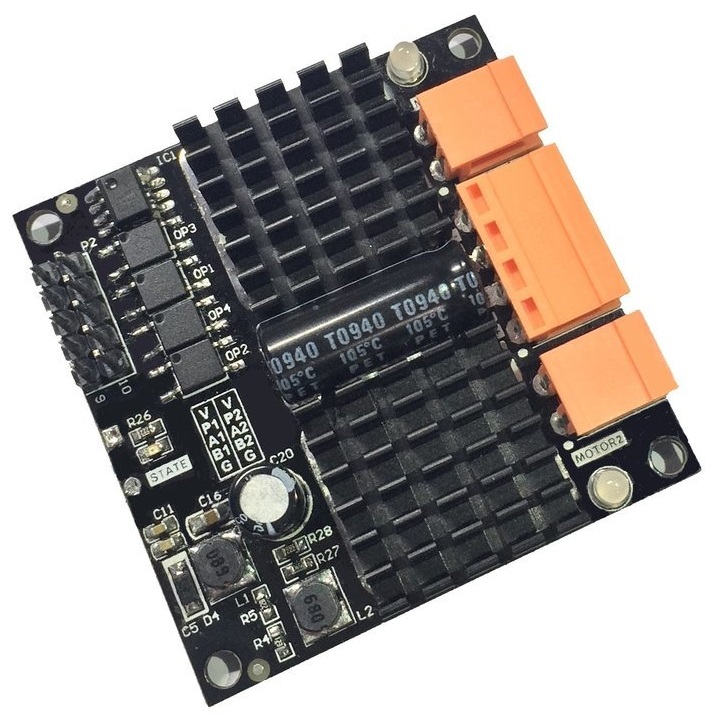

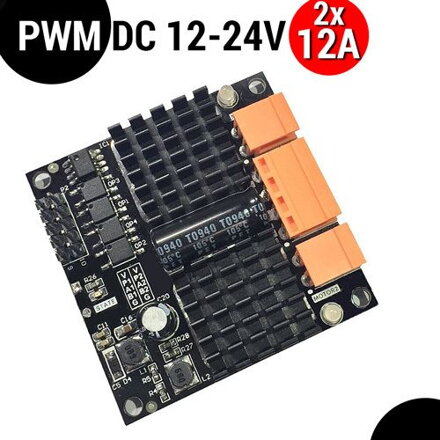

2x12A 12V-24V duální ovladač kartáčového DC motoru H-bridge modul L298N BTS7960 PWM vstup
Vlastnosti:

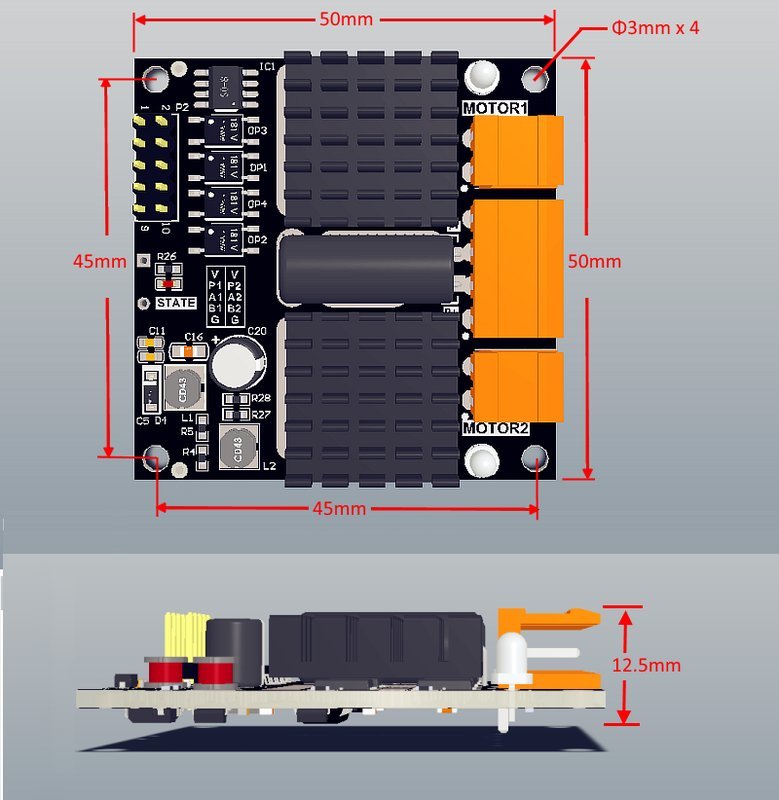

- Malé rozměry: 50mm x 50mm x 12.5mm
- Zabudovaná ochrana proti přepětí, podpětí a přehřátí
- Všechny řídicí signály jsou elektricky izolované a jsou plně kompatibilní s napětím 3-5V
- Vysokorychlostní PWM izolovaný vstup, izolovaná šířka pásma >50MHz

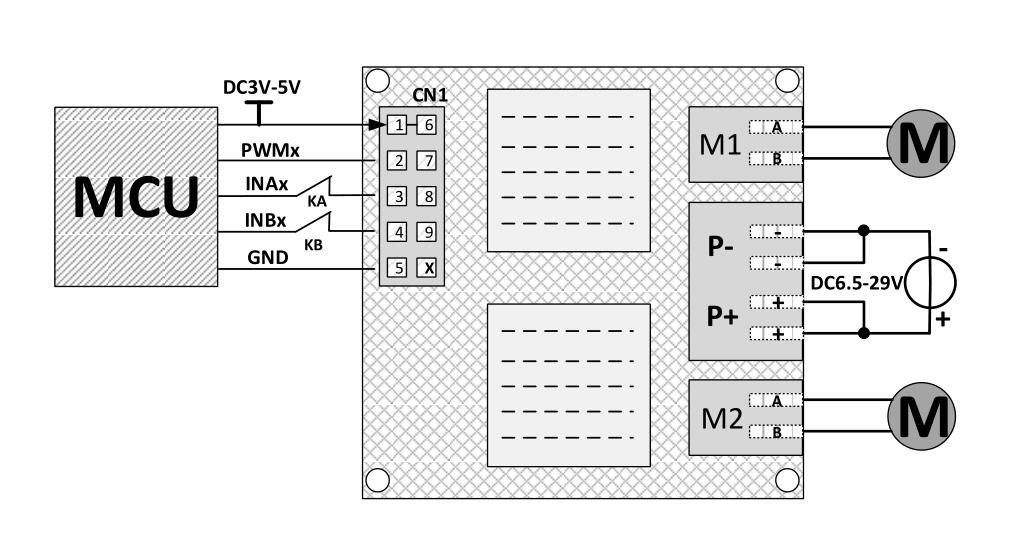

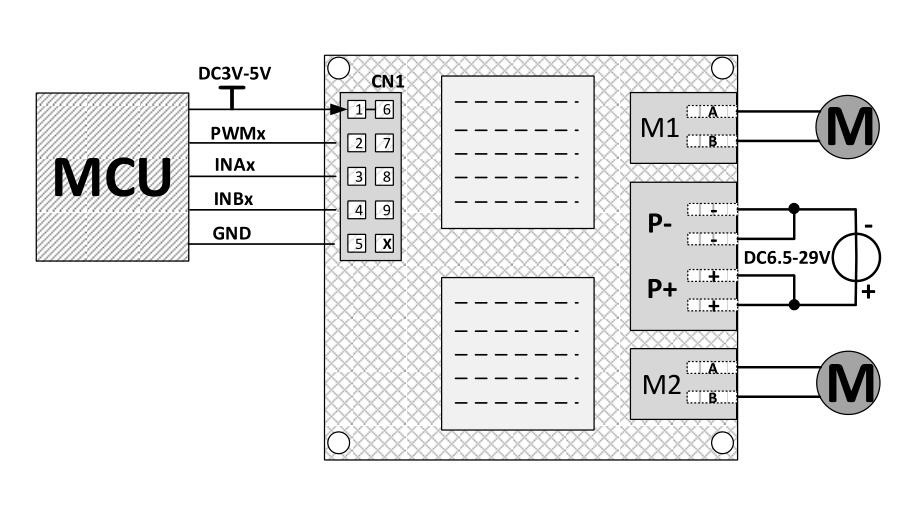

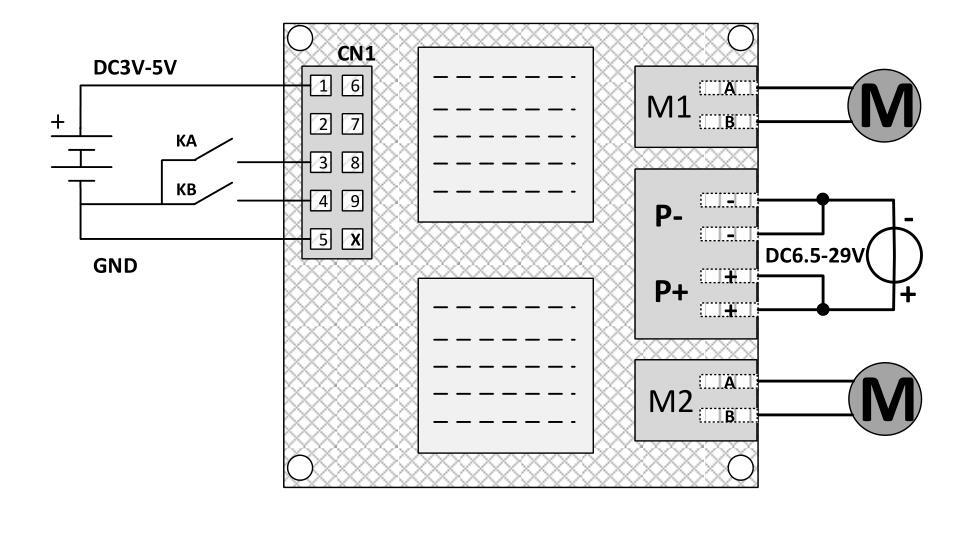

- Podpora plně funkčního vstupu, lze oddělit od MCU, přímé řízení externích spínačů, koncové spínače v sérii
- Provozní napětí hnacího mechanismu 6.5-28V, podpora kartáčových DC motorů o napětí 7-24V
- Může pohánět DC motory o výkonu max. 300W.

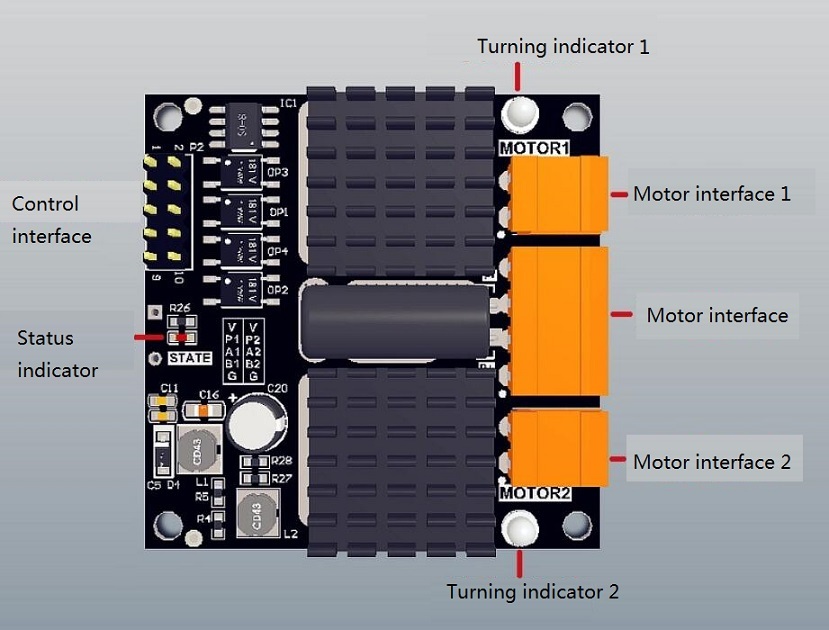

- Dvoubarevná indikátorová kontrolka pro každý z kanálů indikující řízení motoru
Oblast použití: Automatické roboty, výrobní zařízení, vědecký výzkum a výroba, elektronická soutěž.
Specifikace:
- Model: WSDC2412D
- Rozměry: 50mm x 50mm x 12.5mm
- Downloads WSDC2412D manual
Balení obsahuje:
- 1 x WSDC2412D duální ovladač kartáčového DC motoru
- 1 x uživatelská příručka
| Parametr | Stav |
Min. |
Průměr |
Max. |
Jednotka |
|
Napájecí napětí VP |
6.5 | 28 | V | ||
| Hodnota přepěťové ochrany | 28 | V | |||
| Hodnota podpěťové ochrany | 6.3 | V | |||
|
Napájecí proud IP |
Zapojení na dvě svorky |
24 | A | ||
|
Jednokanálový průběžný výstupní proud Imc |
VP=24V
Odporové zatížení |
12 | A | ||
| Jednokanálový špičkový výstupní proud Imp | VP=24V
t = 100ms |
70 | A | ||
| Jednokanálový špičkový výstupní proud Imp | VP=24V
t = 10us |
200 | A | ||
| Logické vstupní napětí Vin | Stejný jako logický signál | 3 | 5.5 | V | |
| Logické vstupní napětí Iin |
VCC=5V |
15 | A | ||
| PWM vstupní frekvence | 18 | 60 | kHz | ||
| PWM minimální šířka impulsu | Kladný a záporný impuls | 2 | uS | ||
|
Ochrana proti přehřátí |
Umístění senzoru |
85 | 95 |
℃ |
|
|
Provozní teplota |
-25 |
85 |
℃ |
