Ham It Up Plus-HF konvertor s černým pouzdrem, podporující TCXO, ULF a se zdrojem šumu
Velmi kvalitní RF (ULF/VLF/LF/MF/HF) konvertor pro softwarově definovaná rádio zařízení jako je série NESDR a HackRF. Rozsah frekvence mezi 300Hz-65MHz v převodovém režimu a 300Hz-6GHz v průchodovém režimu.

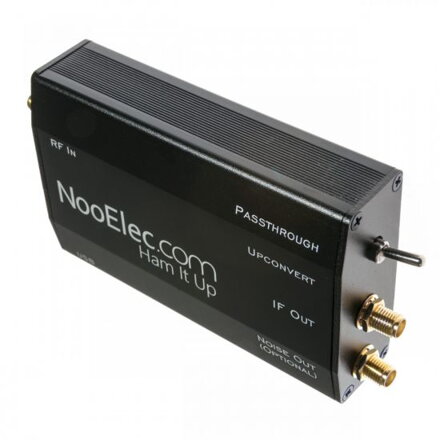

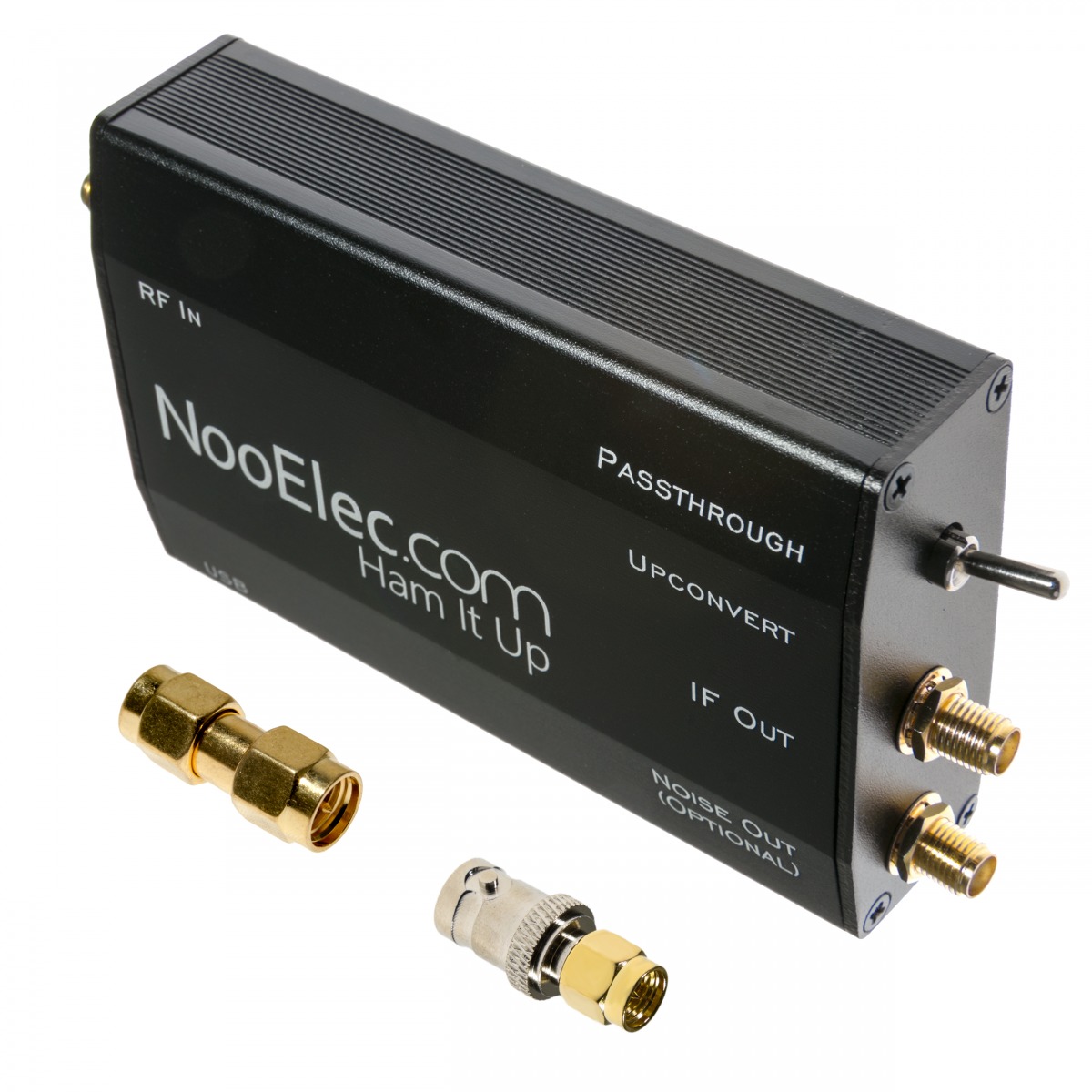

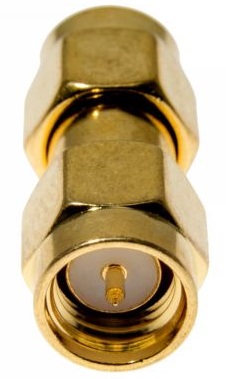

Ham It Up Plus je umístěn do pevného, černého, hliníkového pouzdra a obsahuje konektor propojující vnější SMA a anténní adaptér pro zapojení vnějšího SMA do vnitřního BNC.
Ham It Up pracuje také jako panadaptér pro většinu rádií a může být použit pro příjem i pro vysílání.
Ham It Up Plus je HF převodník, který vám umožní rozšířit rozsah vašeho oblíbeného rádia na minimálně 300Hz! Je kompatibilní s jakýmkoliv rádiem s frekvencí 125MHz-190MHz (pro plný 300Hz-65MHz provoz v převodovém režimu).
Je umístěný do pevného, černého, hliníkového pouzdra a obsahuje konektor propojující vnější SMA a anténní adaptér pro zapojení vnějšího SMA do vnitřního BNC.
Ham It Up Plus obsahuje stejné fantastické prvky jako Ham It Up a navíc má následující hlavní změny.
Hlavní rozdíly oproti Ham It Up v1.3:
- Obsahuje přednastavený 125MHz TCXO na zakázku vyrobený exkluzivně pro NooElec naším japonským partnerem, který poskytuje přesnější a stabilnější ladění v každém prostředí.
- Keramické kondenzátory s velmi nízkým zkreslením, na zakázku vyrobený exkluzivně pro NooElec naším tchajwanským partnerem, nám umožňuje rozšířit rozsah Ham It Up Plus až po 300Hz.
- Samostatný obvod zdroje šumu je plně zapojen, může být použit pro množství RF projektů, včetně kalibrace a ladění filtrů, zesilovačů a tlumičů.
- Tvarový faktor byl ponechán stejný jako u Ham It Up, což znamená, že může být použito stejné pouzdro (povšimněte si, že pro připojení přídavného SMA konektoru obvodu zdroje šumu může být vyžadován nový koncový panel).
Hlavní prvky:
- Vstup, výstup a LO filtry nastavené na základní citlivost a vylepšení selektivity
- Lineární regulátor s ultra nízkým šumem (LP5907), s šumovým napětím menším než 10 µVRMS!
- Bateriově napájený provoz s volitelnými funkcemi pro DXing! (snadno připojitelný držák AAA baterií se prodává samostatně nebo můžete použít vlastní řešení se snadno dostupným bateriově napájeným vstupem).

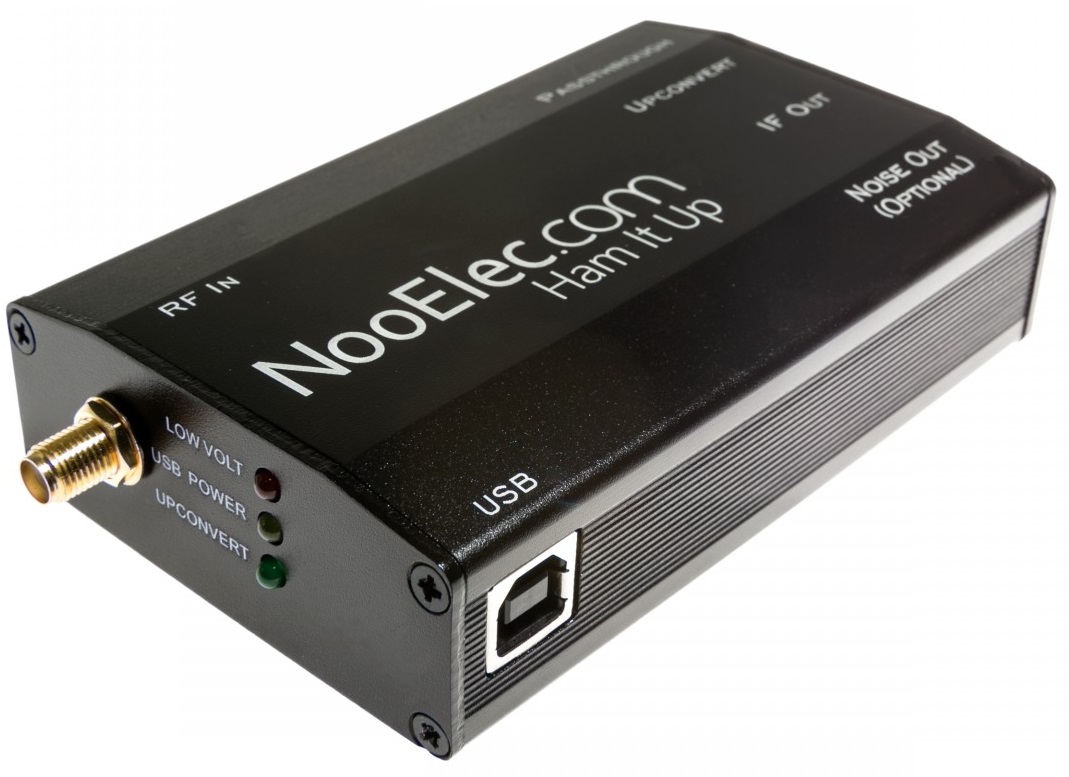

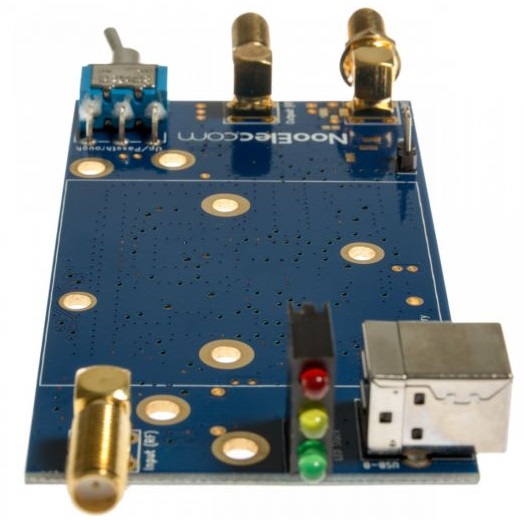

- Nové postranní LED indikátory jsou snadno viditelné s nebo bez pouzdra (zelená = převodový režim; žlutá = USB napájení; červená = nízké napětí).
- Zástrčka u.FL (známá také jako IPX a UMCC) je dostupná pro hodiny vybrané z externího zdroje hodin, mělo by se jednat o přesnější hodiny.
- Je zabudovaných 5 dalších u.FL zástrček pro zjednodušení testování, odstraňování problémů a ukázkové účely.
- Přídavné montážní otvory pro snadnější zakázkové instalace.

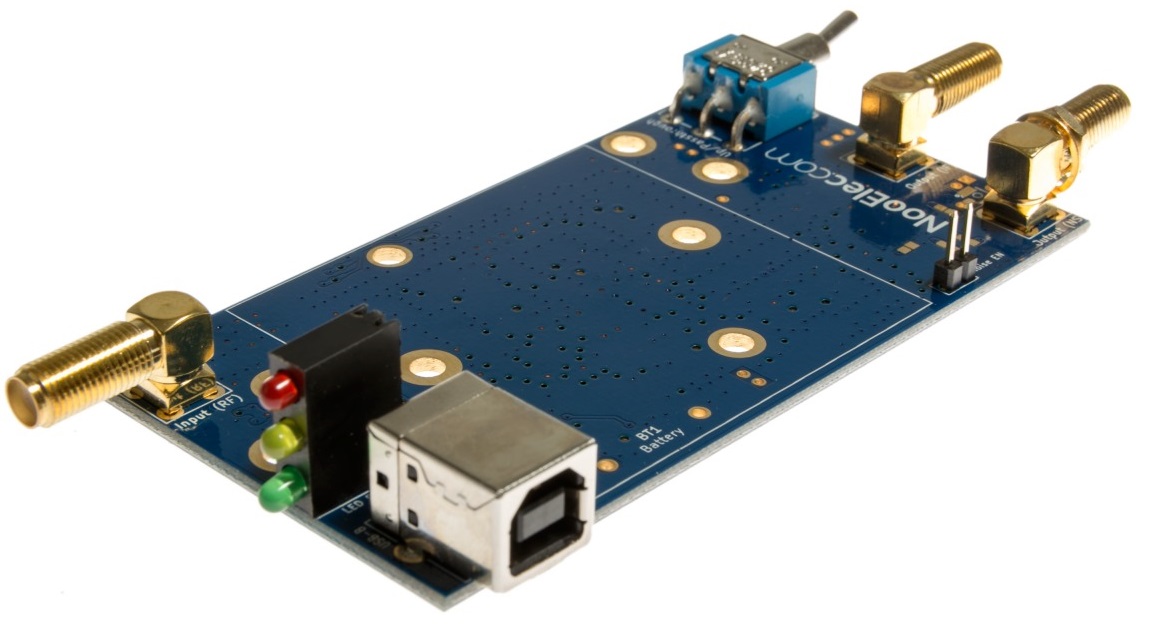

- Odolné pravoúhlé SMA konektory pro zlepšení prostorových tolerancí a pro zajištění fyzické kompatibility s našimi kvalitními hliníkovými pouzdry (pouzdra se prodávají samostatně).
Další prvky:
- Vnitřní SMA jak pro vstup, tak i pro výstup pro širokou škálu možností připojení.
- Konektory SMA uložené za sebou. Mnohem snadnější připojení a manipulace než u konektorů SMA uložených vedle sebe.
- Ochrana antény na RF vstupu -- v obvodu jak v aktivním, tak i v průchodovém režimu—k ochraně vašich Ham It Up a SDR před nebezpečnými ESD.
- Všechny důležité součástky jsou dodávány exkluzivně od našich severoamerických dodavatelů.
- V cestě signálu jsou použity pouze součástky s nízkým šumem.
- Ultra-vysoké-Q, nízké ESR induktory a kondenzátory používané pro všechny filtry.
- Napájení z běžných odolných USB-B USB zásuvek poskytuje různé možnosti vstupního napájení.
- Pojistka PTC na USB vstupu napájení chrání váš Ham It Up konvertor před elektrickým zkratem.
- Přepínač mezi režimy aktivní/průchodový--méně potíží díky malým, kvalitními kabelům a konektorům.
- 125MHz oscilátor pro vylepšení citlivosti (pryč od rušných RF zón, jako je vysílání FM)
- LO není možný v průchodovém režimu
- Maximální vstupní úroveň +1dBm s LO na +7dBm

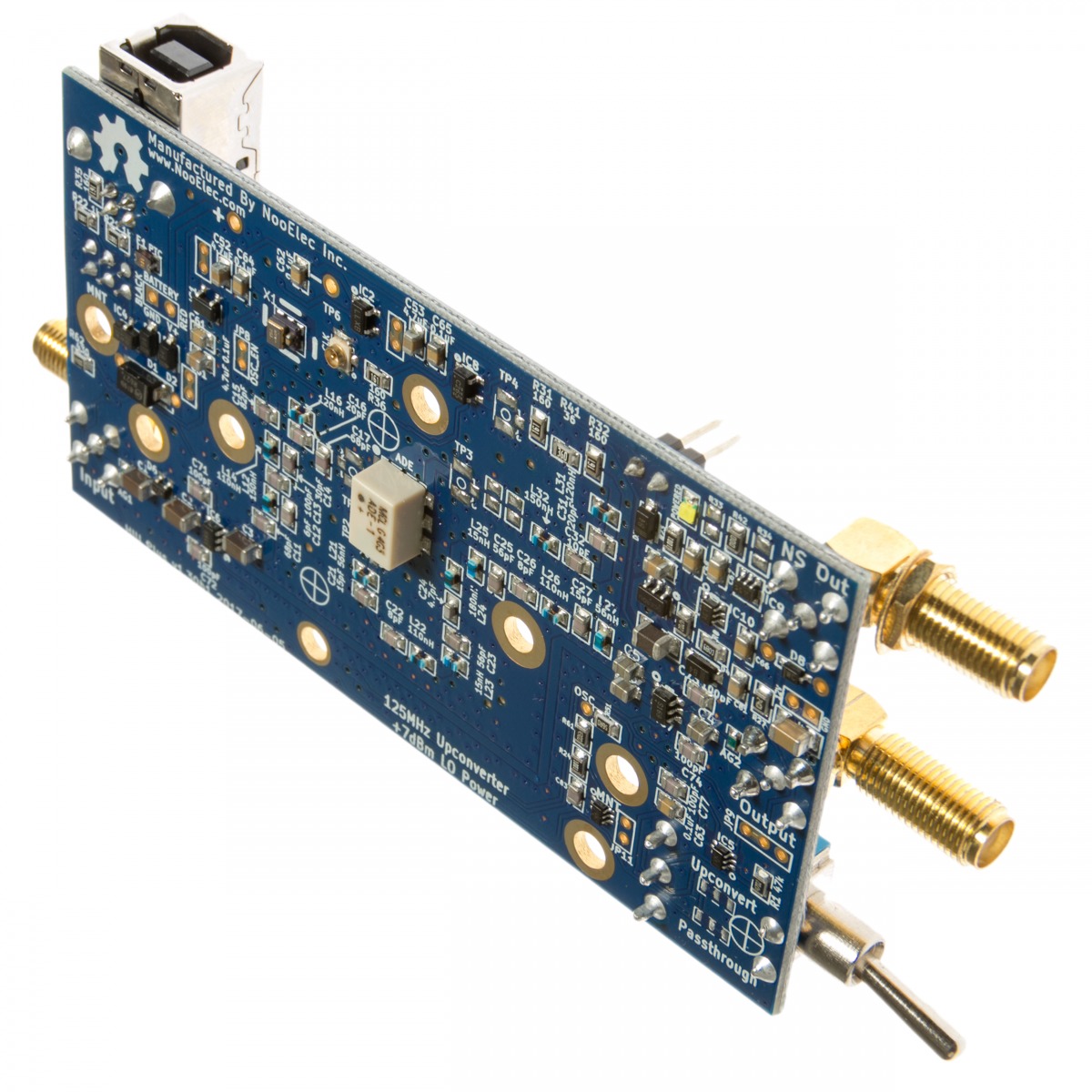

- Velmi kvalitní PCB s ENIG dokončením
- Malé a lehké PCB (pouze 3.8" x 1.9")
- Je navržený tak, aby pasoval do standardních Hammondových pouzder
- 7 upevňujících otvorů pro standardní PC šrouby
- Navržené a vyrobené ve spolupráci s Opendous Inc., což je vynikající společnost na design otevřeného hardwaru
- Plná projektová dokumentace--schematika, údaje o designu desky plošných spojů, informace o montáži jsou volně dostupné.
Použití:
- Připojte anténu do RF vstupu
- Připojte SDR do IF výstupu
- Zajistěte, aby byl páčkový spínač ve správné pozici
- Zapojte USB zdroj napájení do USB-B USB konektoru
- Vyberte si váš oblíbený SDR software. Nalaďte na 125MHz + (+/- vyrovnání ladění z ladící procedury) + vaší oblíbenou frekvence a užívejte si!
